[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

前陣子小愷安全帽上的行車紀錄器壞了,想說乾脆直接買一台裝在車上一勞永逸

就不用每天拔下來充電,有時候忘了充電或是充好忘了帶下樓,還要再上樓拿一次

看了網上評價這台 行車紀錄器好像還不錯

上網買了一台

將將~~~

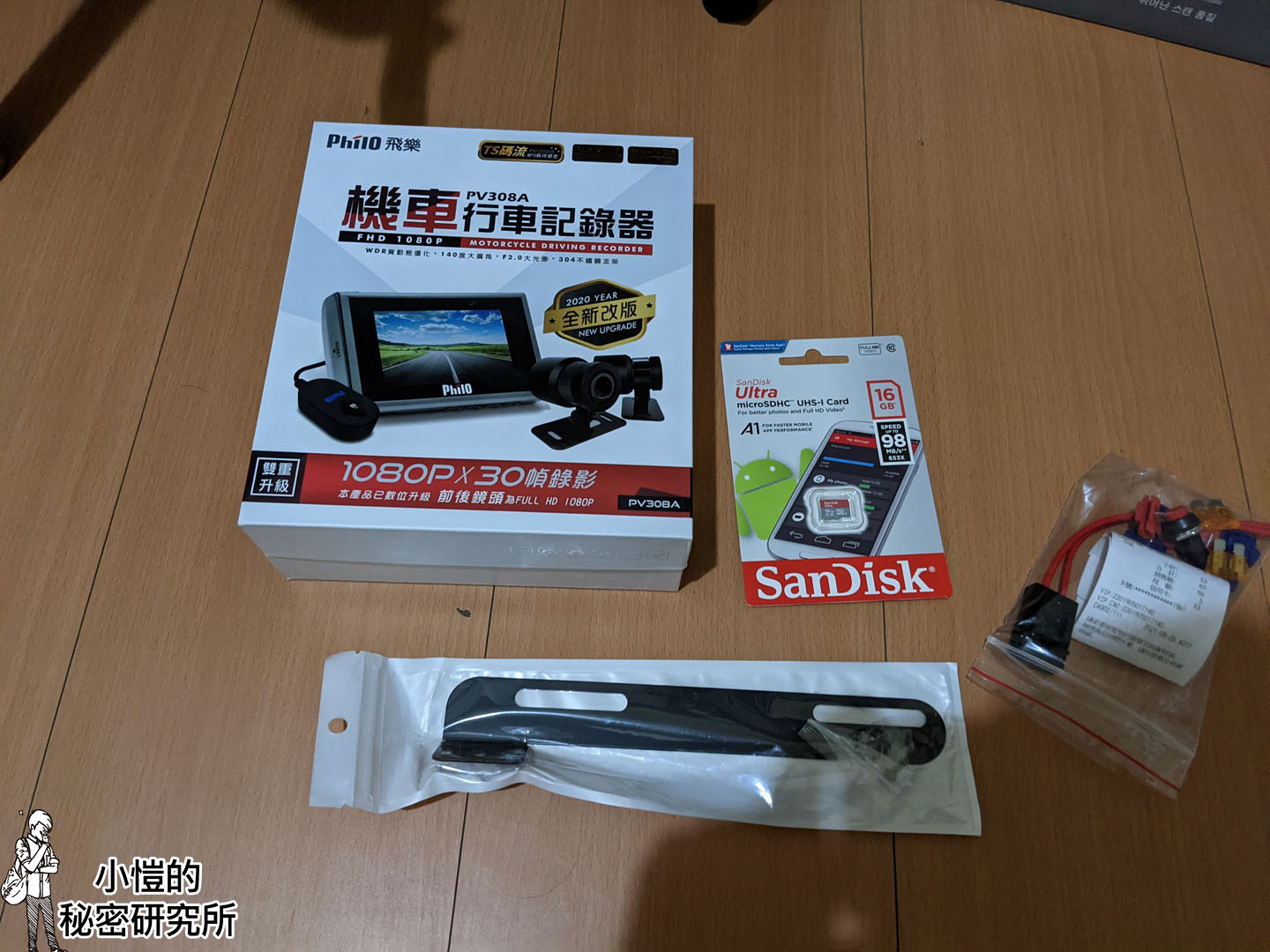

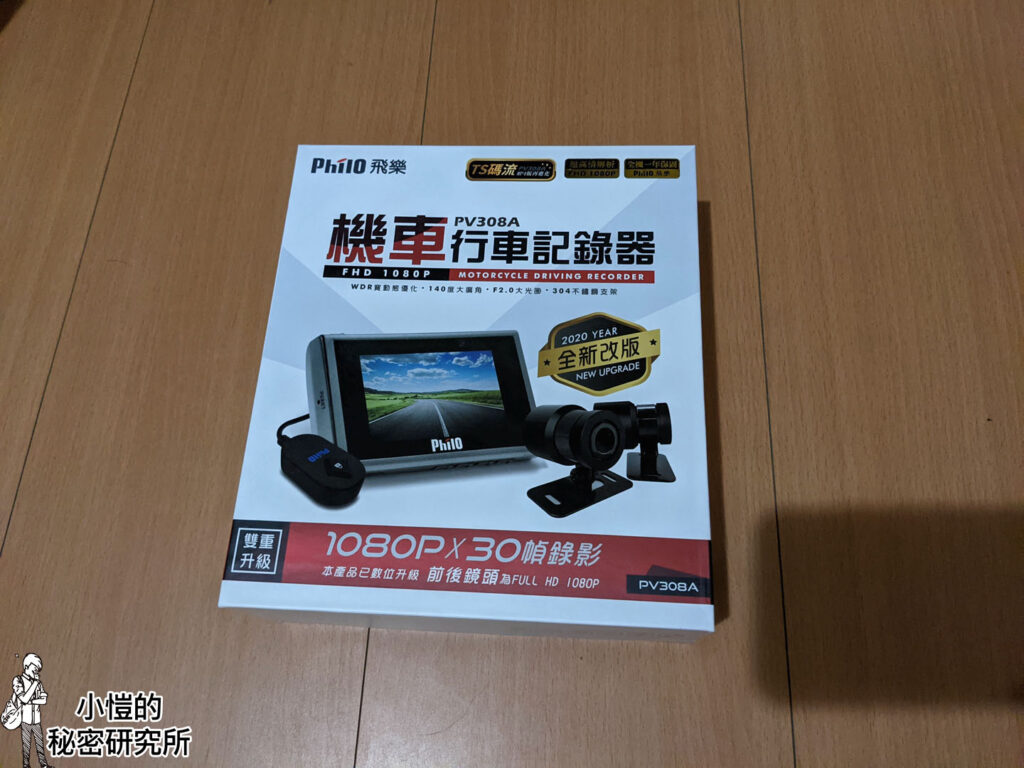

飛樂PV308A

先說清楚,廠商沒有找我業配,是小愷自己買的喔!(廠商,我在這揮手啊~~~~可以與我聯絡)

這一組花了小愷$4500大洋~

【產品規格】
型號:PV308、主晶片:ARM AORTEX-A7 1.2GHz、記憶體:2G、FLASH:8M、玻璃鏡片:鋼化玻璃、視頻格式:MP4、螢幕LCD:2.7英寸、光圈:F2.0、主鏡頭廣角:140度、後鏡頭廣角:140度、旋轉鏡頭:無、感光元件:H61、鏡頭規格:6G+IR濾光、記憶卡:TF卡 class 10、後鏡頭線組長度:2.5M、EV值調整:支持、循環錄影:支持、一鍵鎖定:支持、照相功能 支持、自動屏保 支持、語言:繁體中文/英文/簡體中文/日文/韓文(原始設定為繁體中文)、麥克風開關:支持、記憶卡最大支援:支援128.64.32g記憶卡class 10(廣穎/金士頓)、電池容量:450mAh、適用溫度:0℃~60℃、主機尺寸:91mm*53.5*15.5mm、重量:51g、BSMI:D51267、保固:主機原廠保固一年、貨源:公司貨

還有附一張16GB記憶卡及車牌架

(小愷原本有另外自行購買保險絲來改裝,結果安裝過程中忘了裝,那就算了)

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

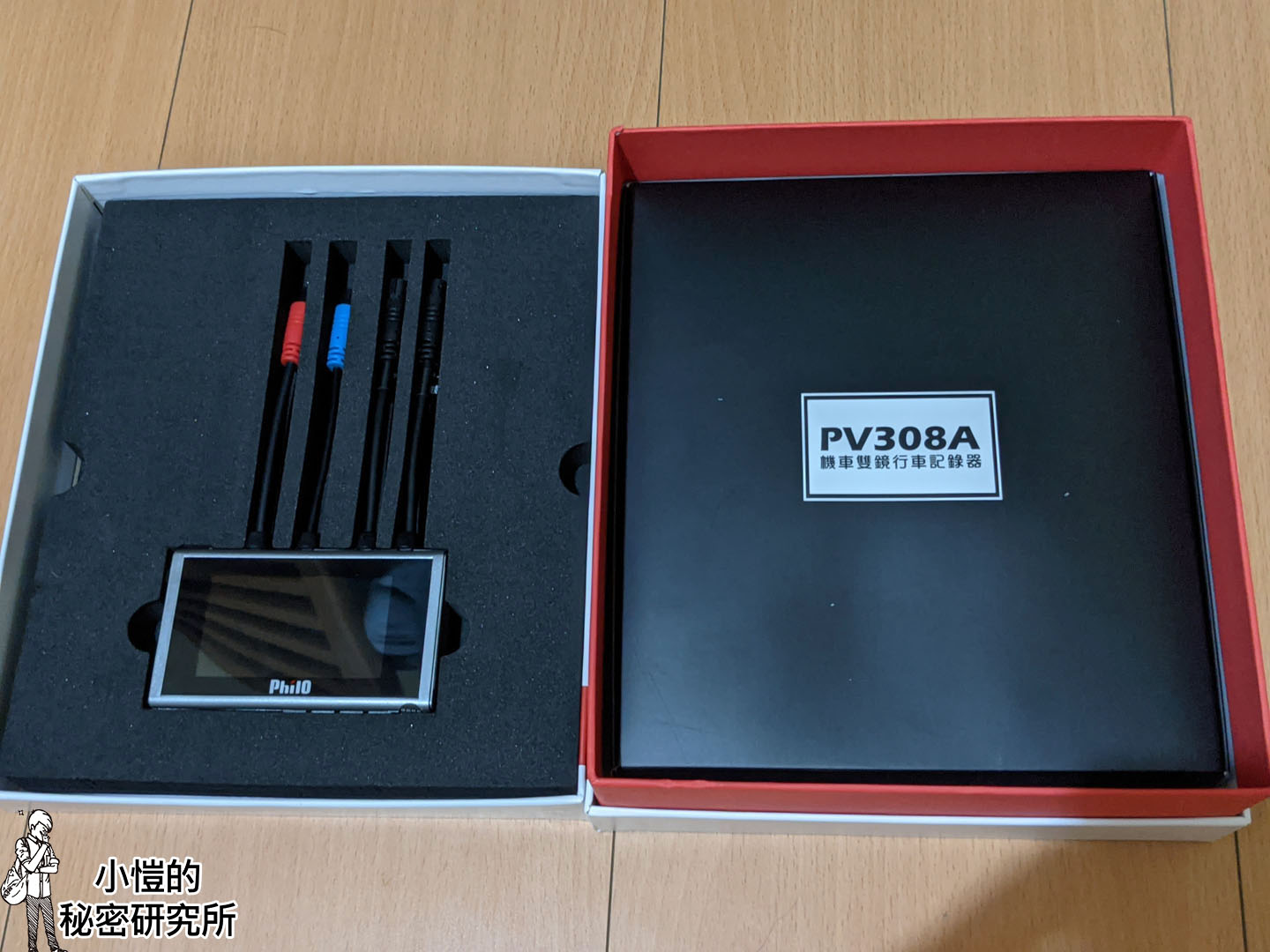

開箱囉!

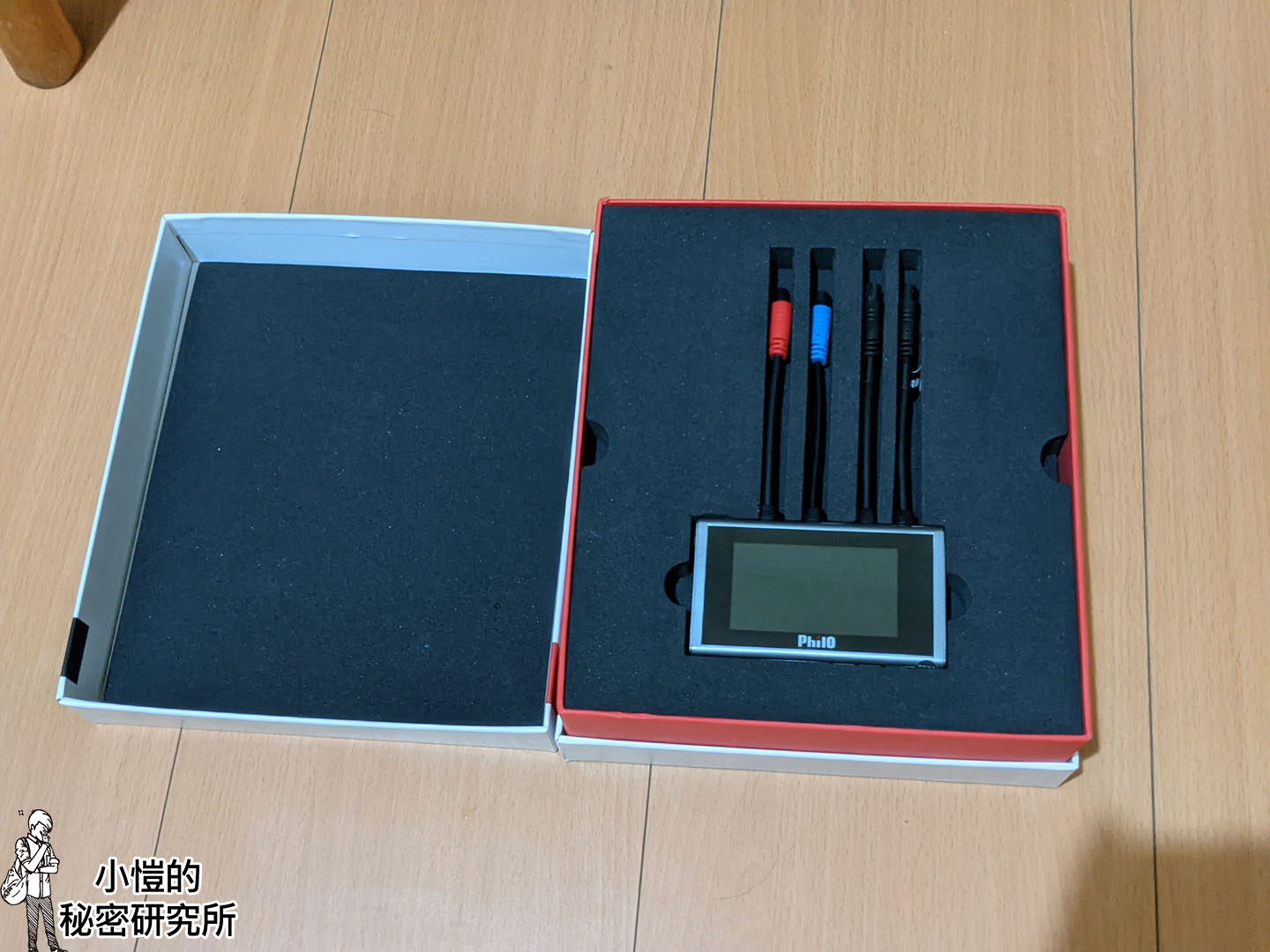

打開後會看到主機,主機上有兩條黑線及一紅一藍的線

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

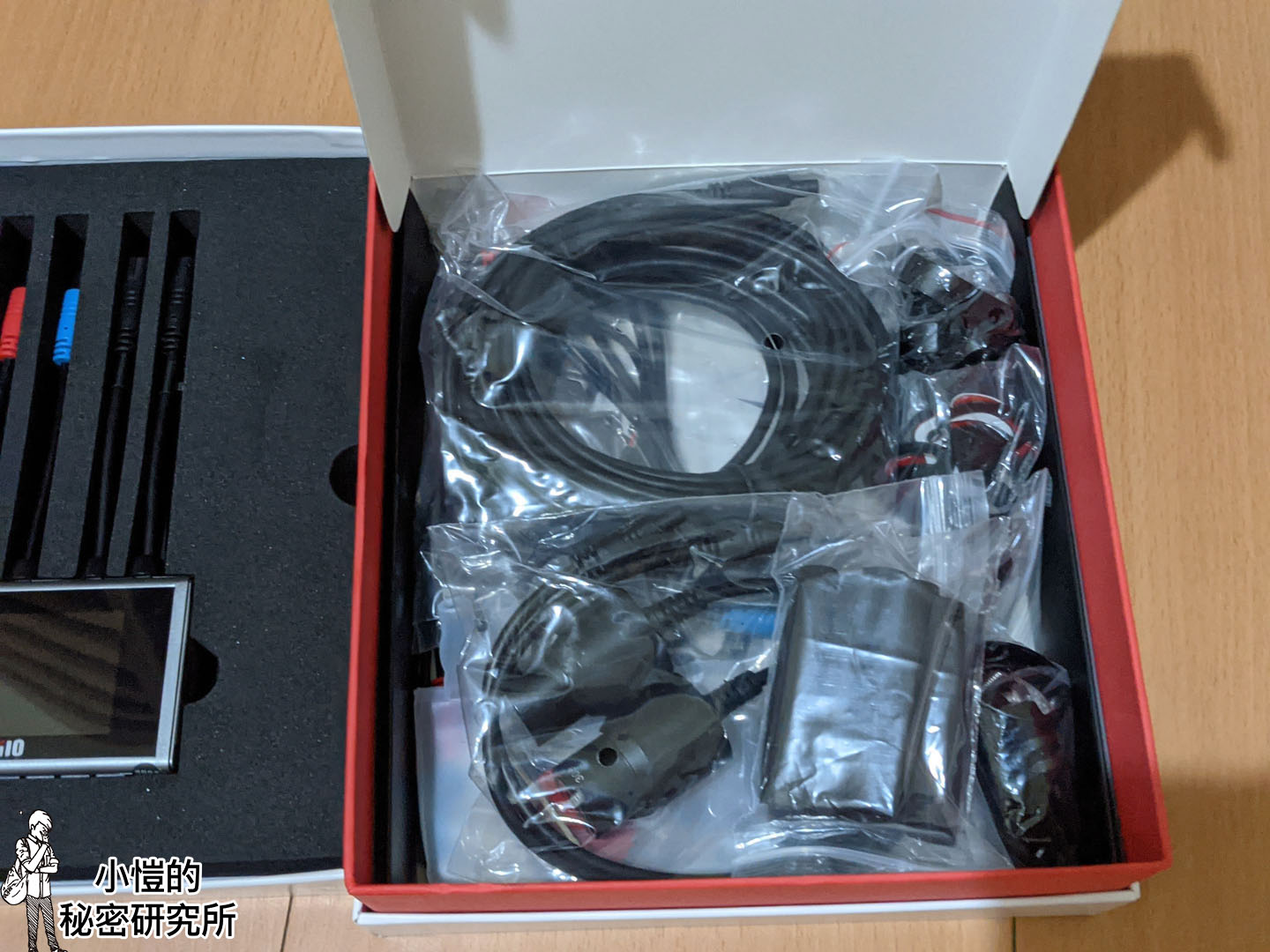

主機拿起來後有個小盒子

小盒子是配件包,所有的配件都在裡面

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

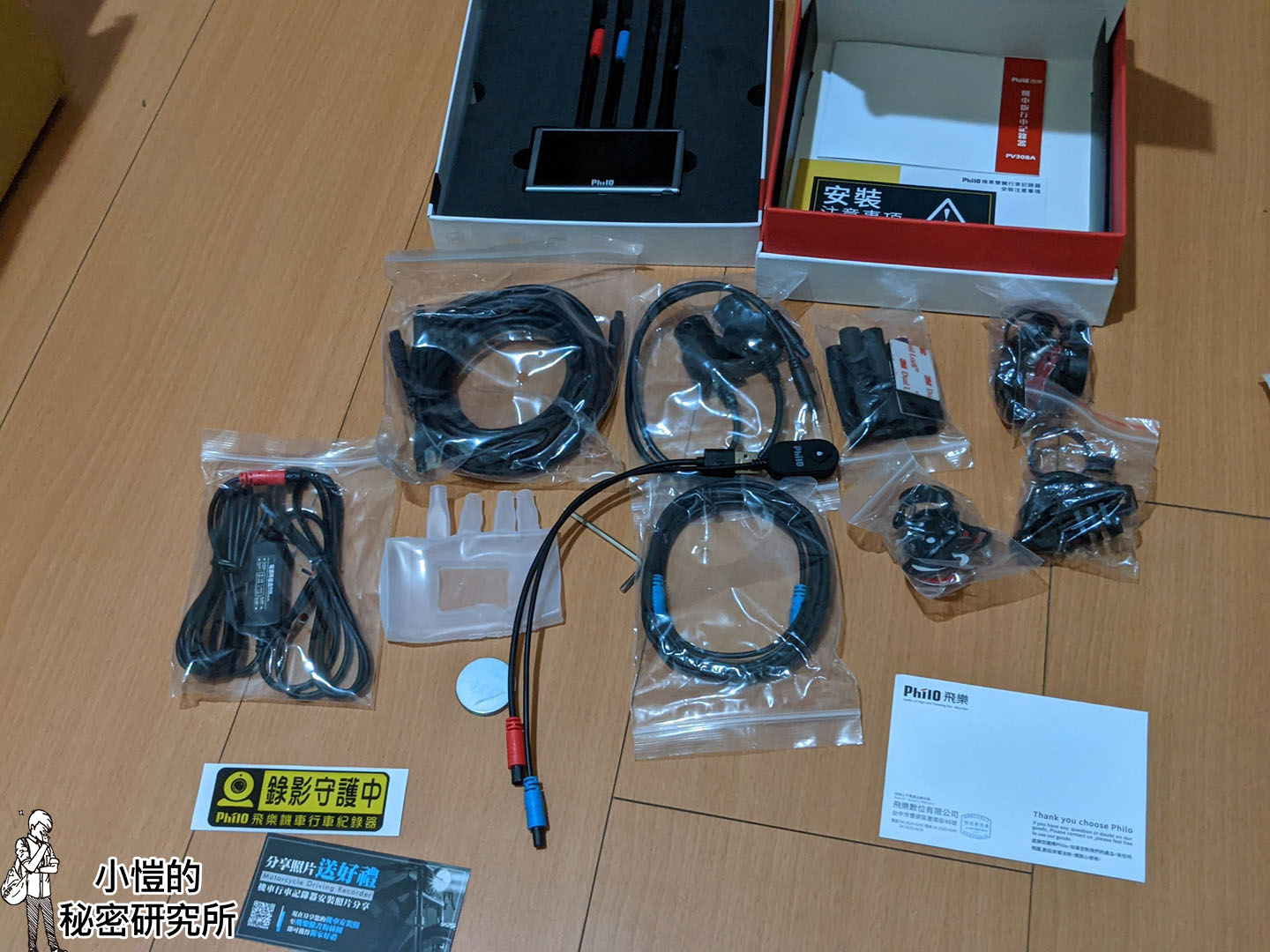

配件包零件

這裡面有兩顆鏡頭、12V降壓線(12V to 5V)、USB供電線、控制線(麥克風)、延長線、果凍套、子母扣、磁鐵、熱縮套還有一大堆的固定支架……

可以讓使用者自行斟酌要使用哪些支架

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

剛剛所說的零件如下,就不一一贅述

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

準備安裝囉!

這是今天要開刀的車車,我的小黑四代

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

拆車

首先,先將機車前面的大盾、H殼全拆了

安裝前鏡頭延長線

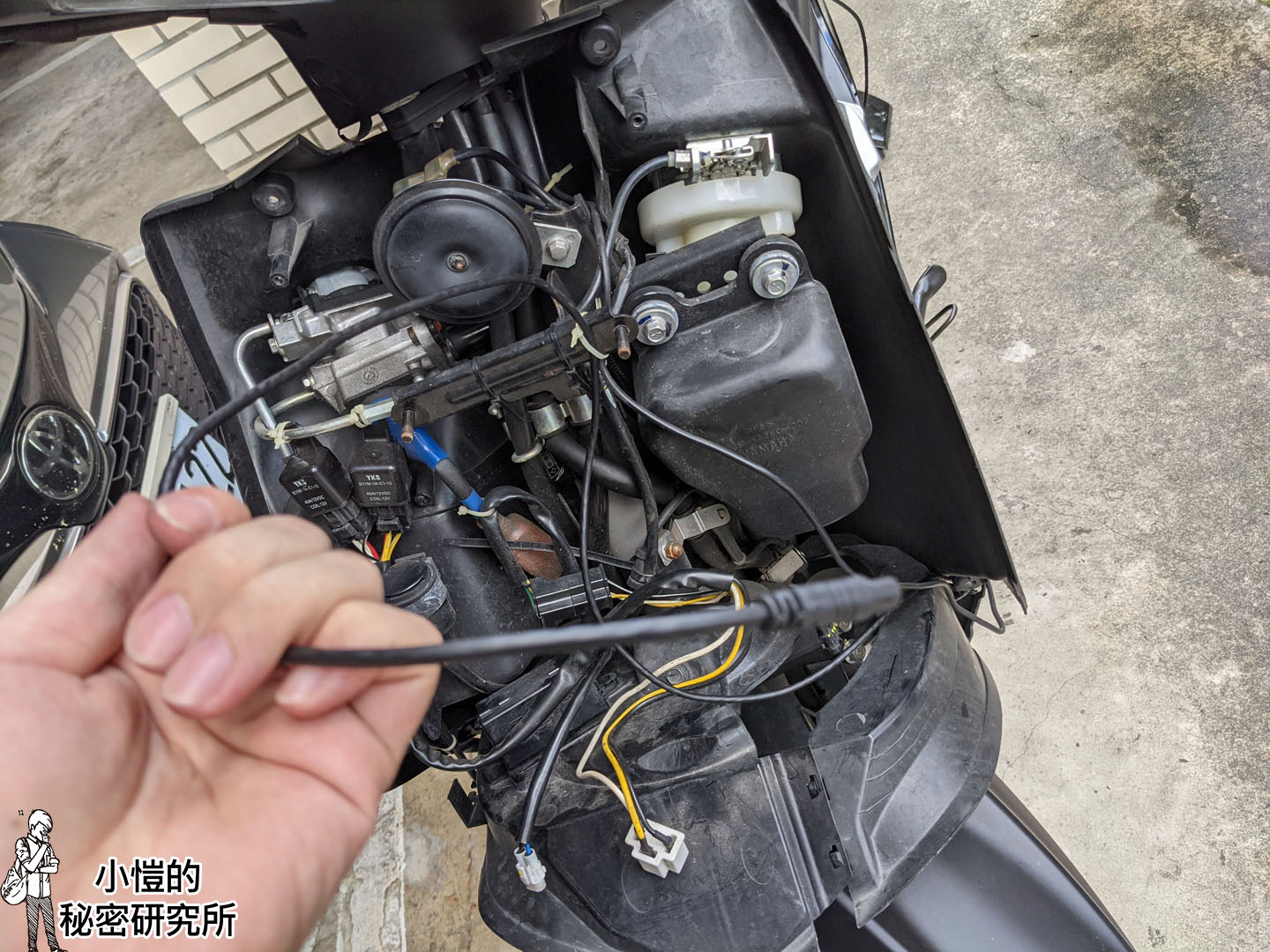

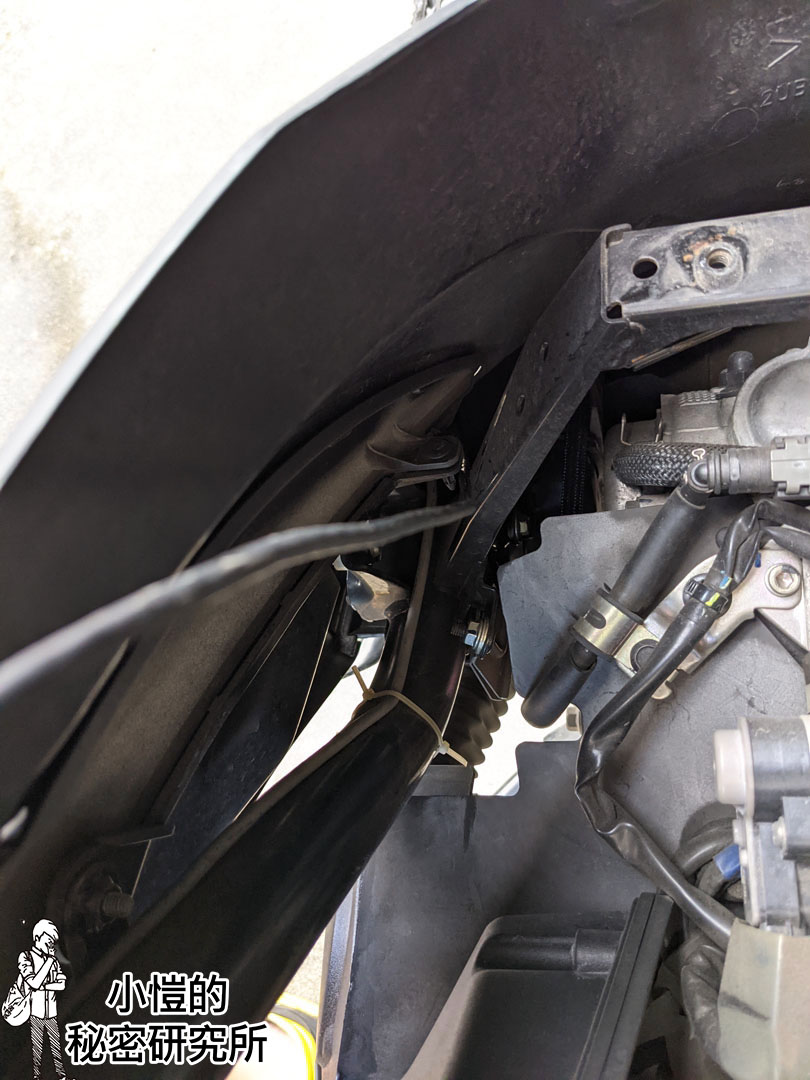

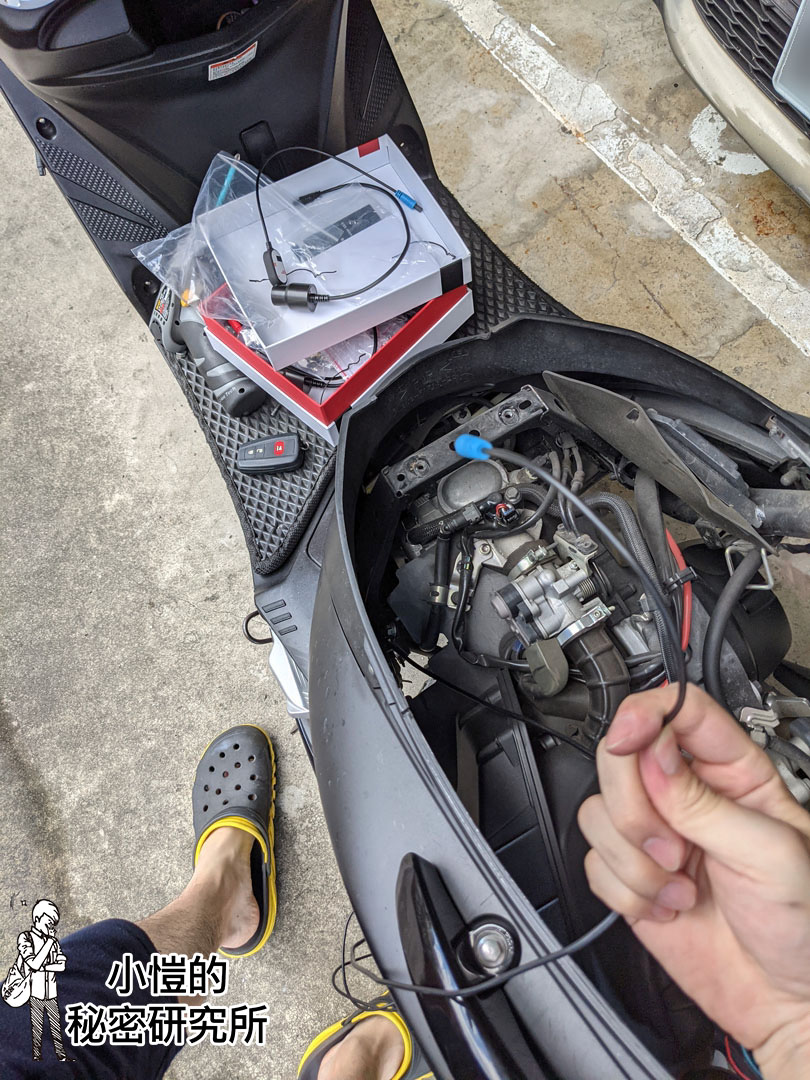

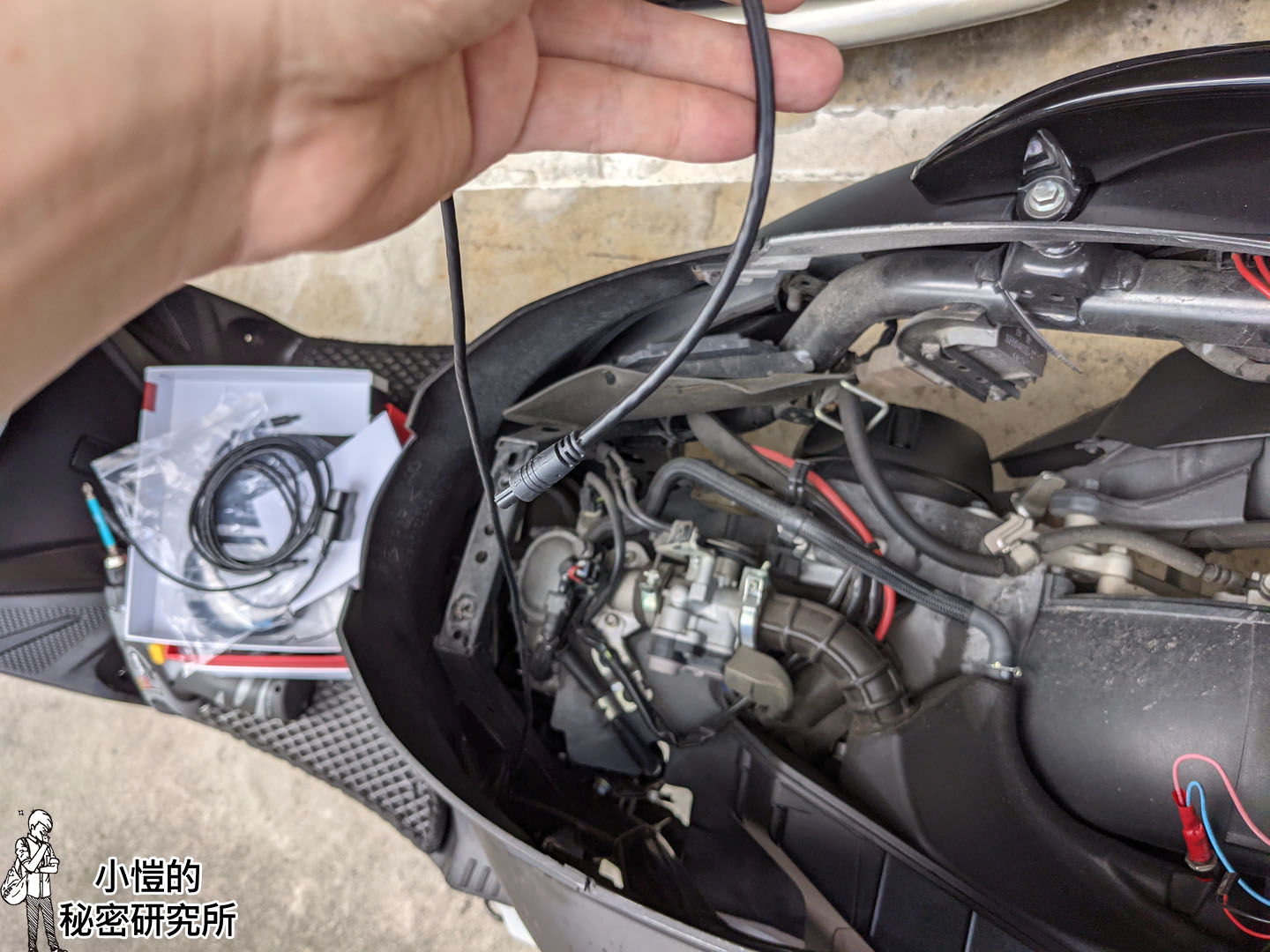

開始佈線,小愷手上拉的這條是前鏡頭的延長線

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

先將線路拉好再一併整理

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

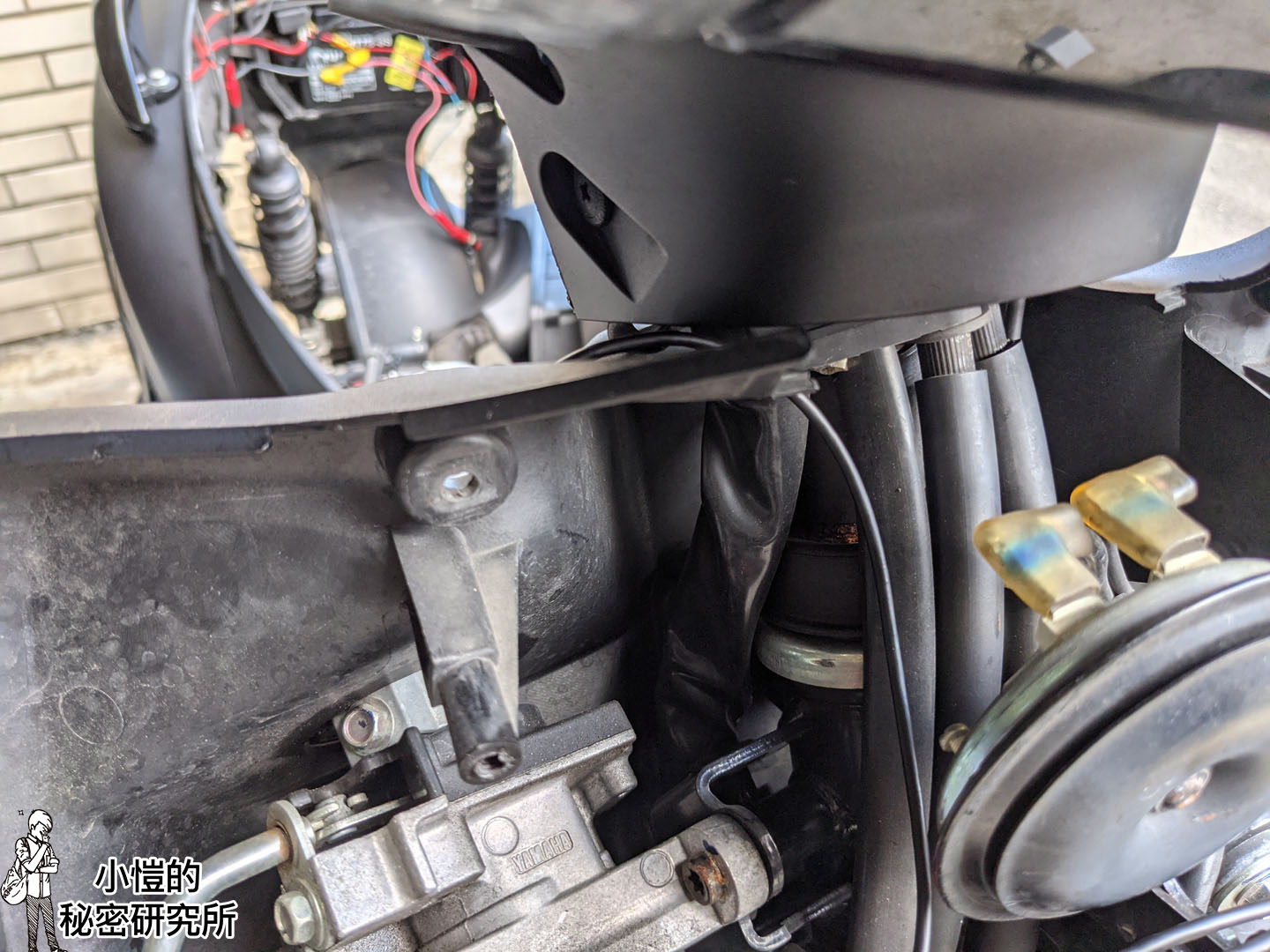

由於懶得拆側邊殼子,所以直接沿著一旁的線路往後走就對了

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

下面這張是從坐墊(馬桶拆掉後)的方向看,把線路引過來

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

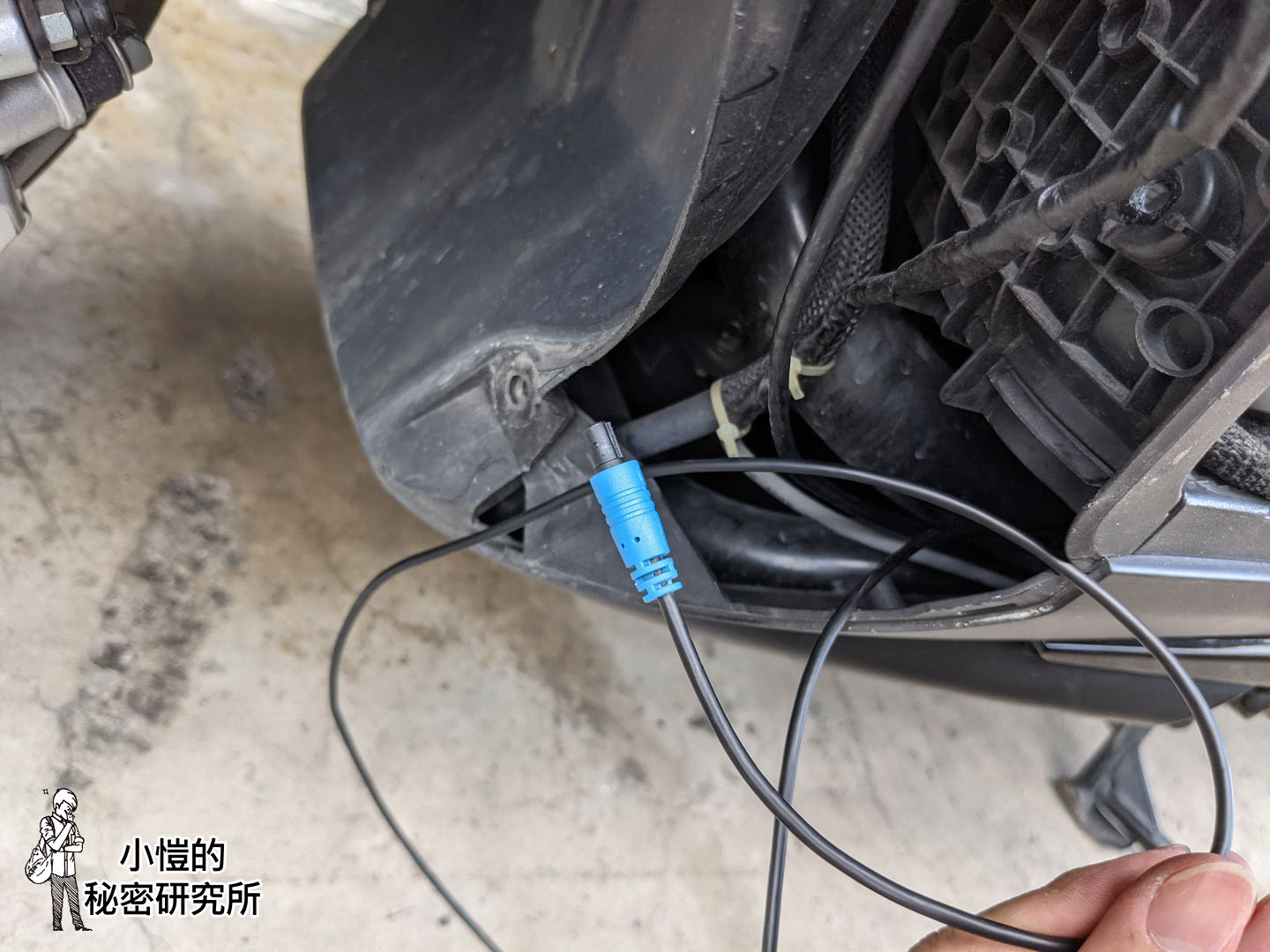

將將~前鏡頭的延長線過來了!!

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

安裝控制線的延長線

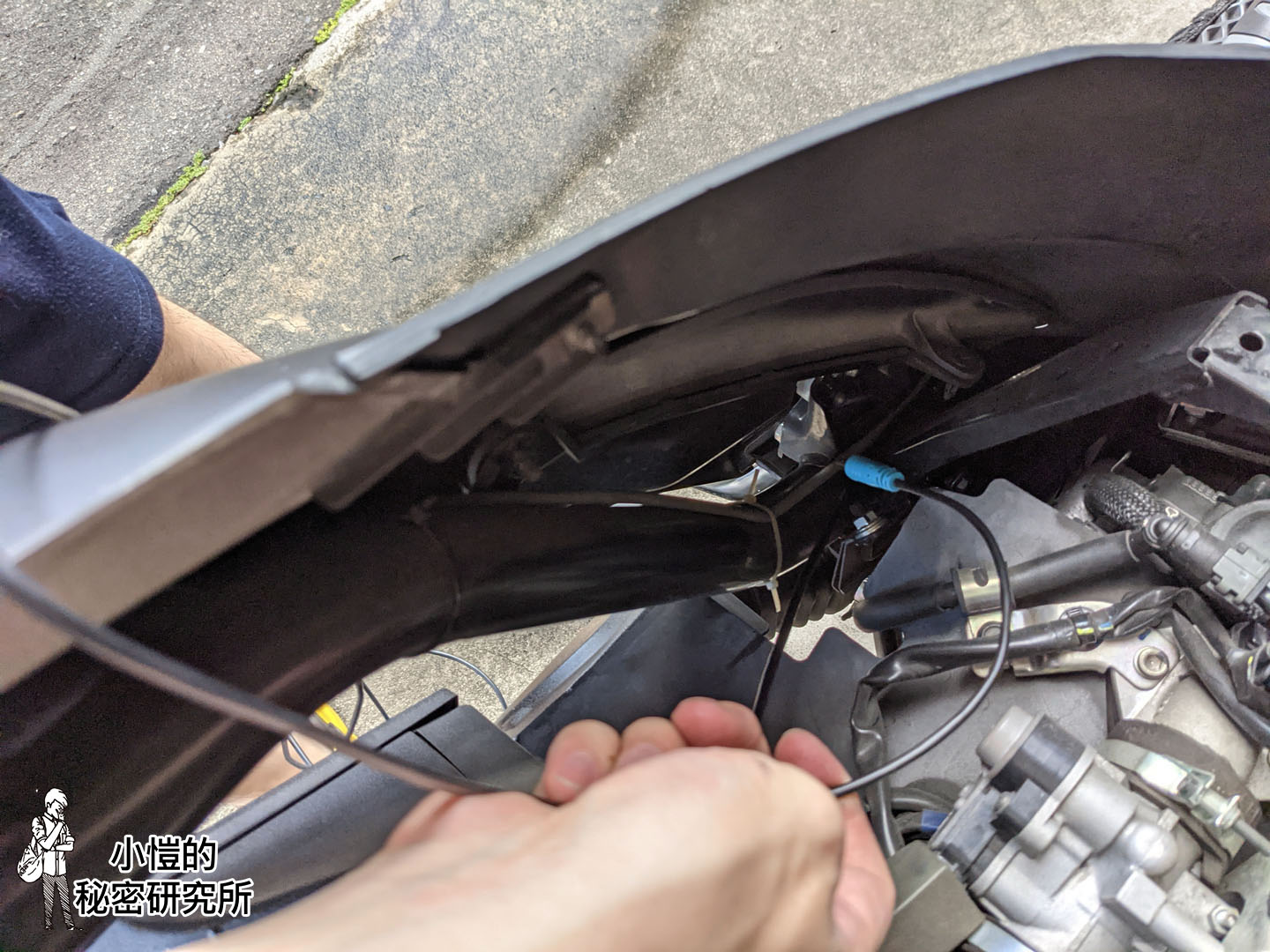

接著準備安裝控制線,先拉延長線組

剛剛發現從前面拉到後面不好拉,這次換個方向從後面往前拉

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

先穿過去

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

中間還可以從側柱的地方輔助一下

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

拉到前面了

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

安裝後鏡頭延長線

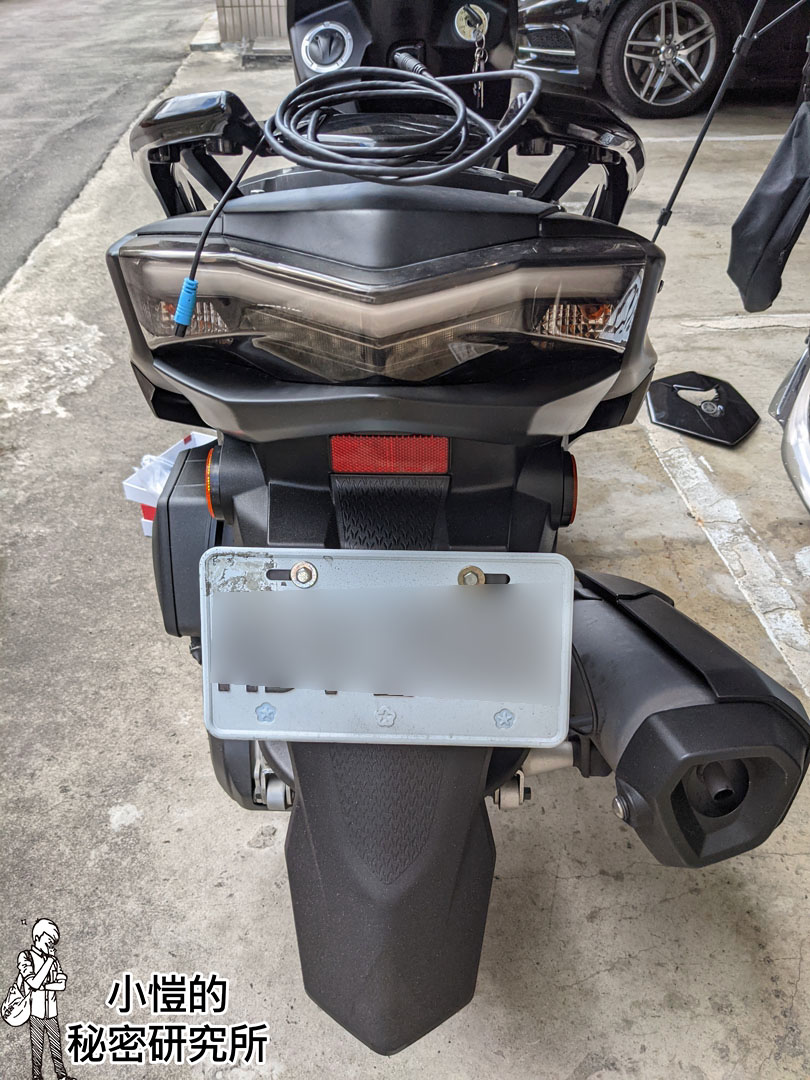

接著準備安裝後鏡頭,一樣,先拉延長線組

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

後面的線路就很簡單了

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

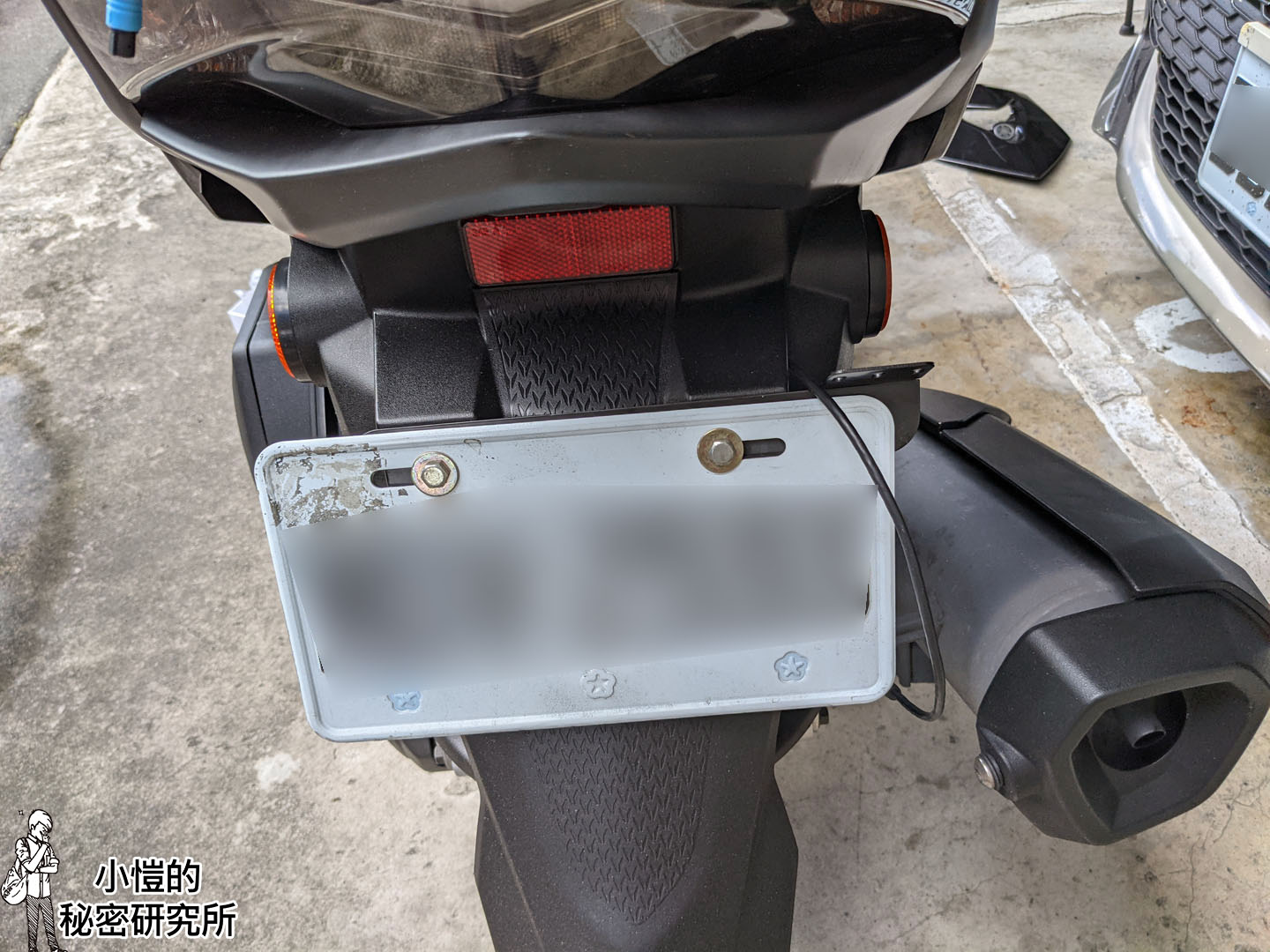

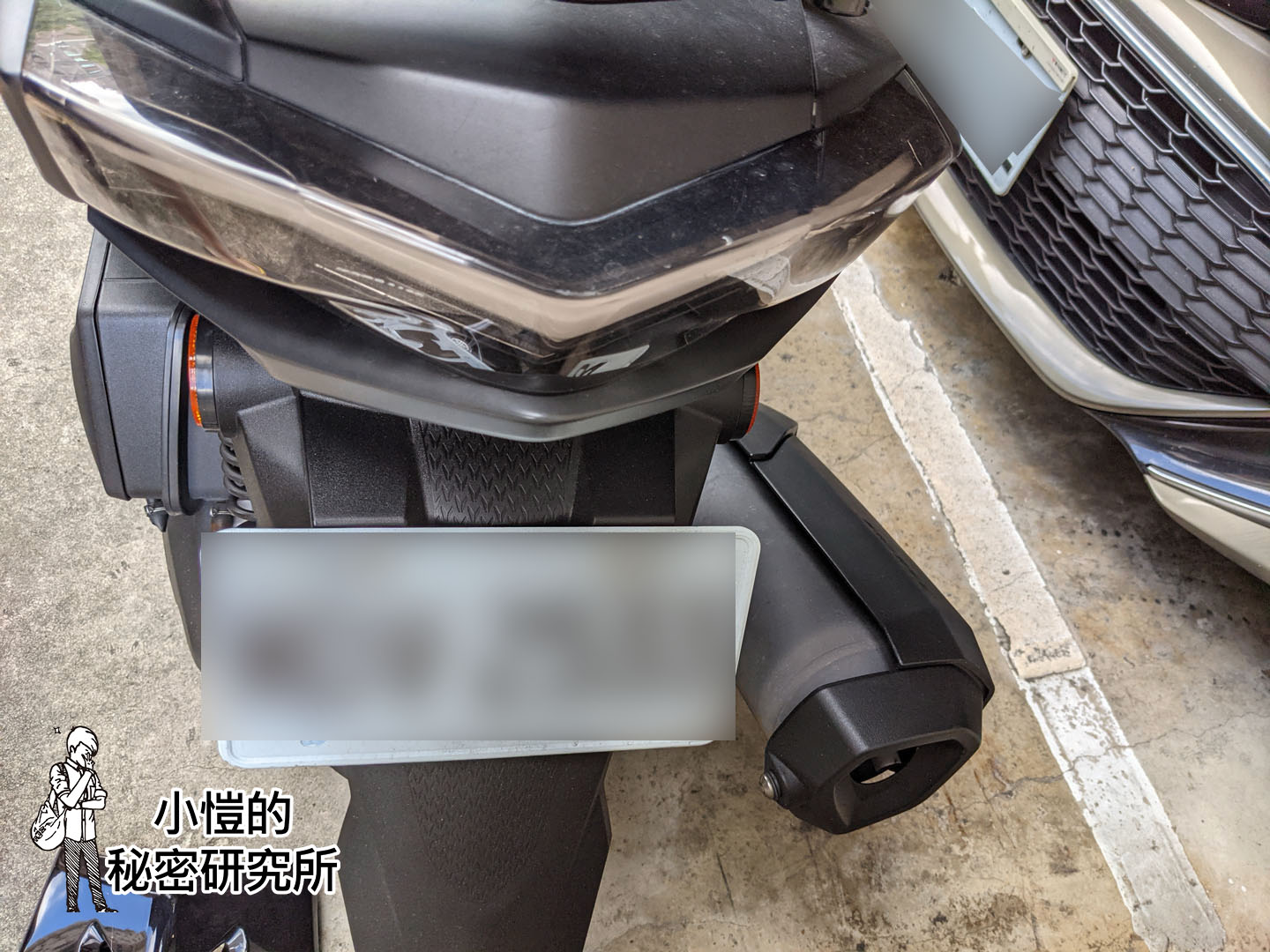

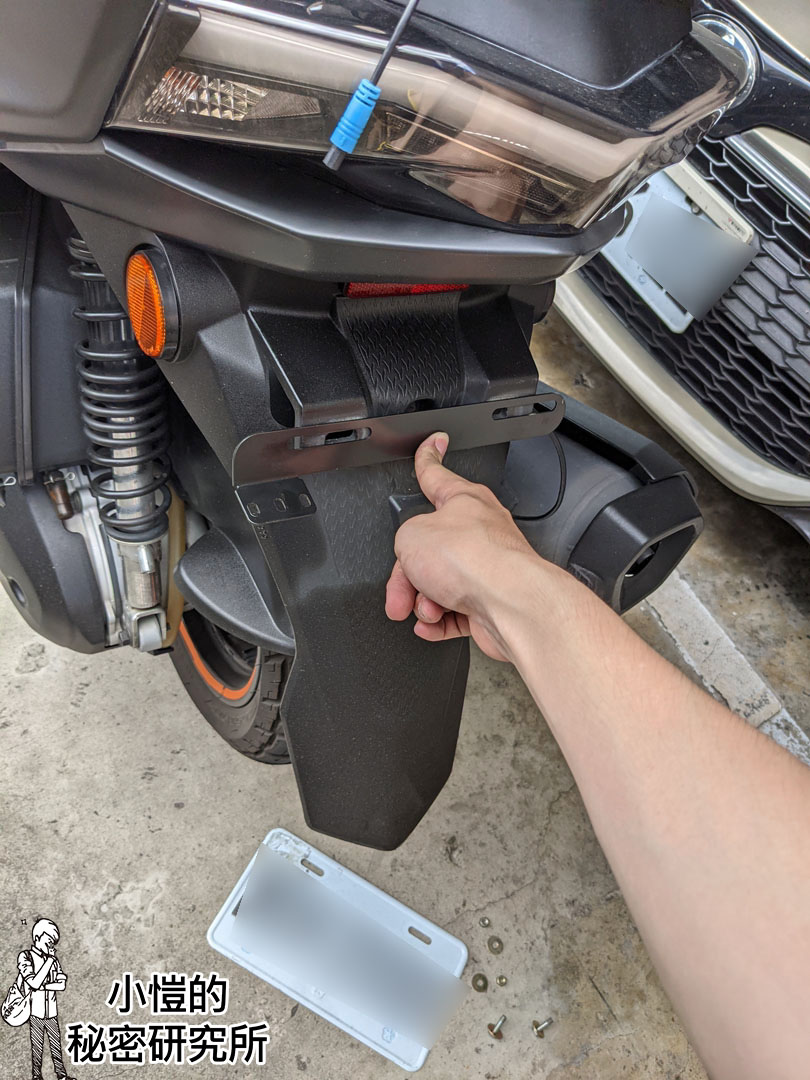

拆掉車牌,安裝車牌架

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

再裝回車牌及車牌架

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

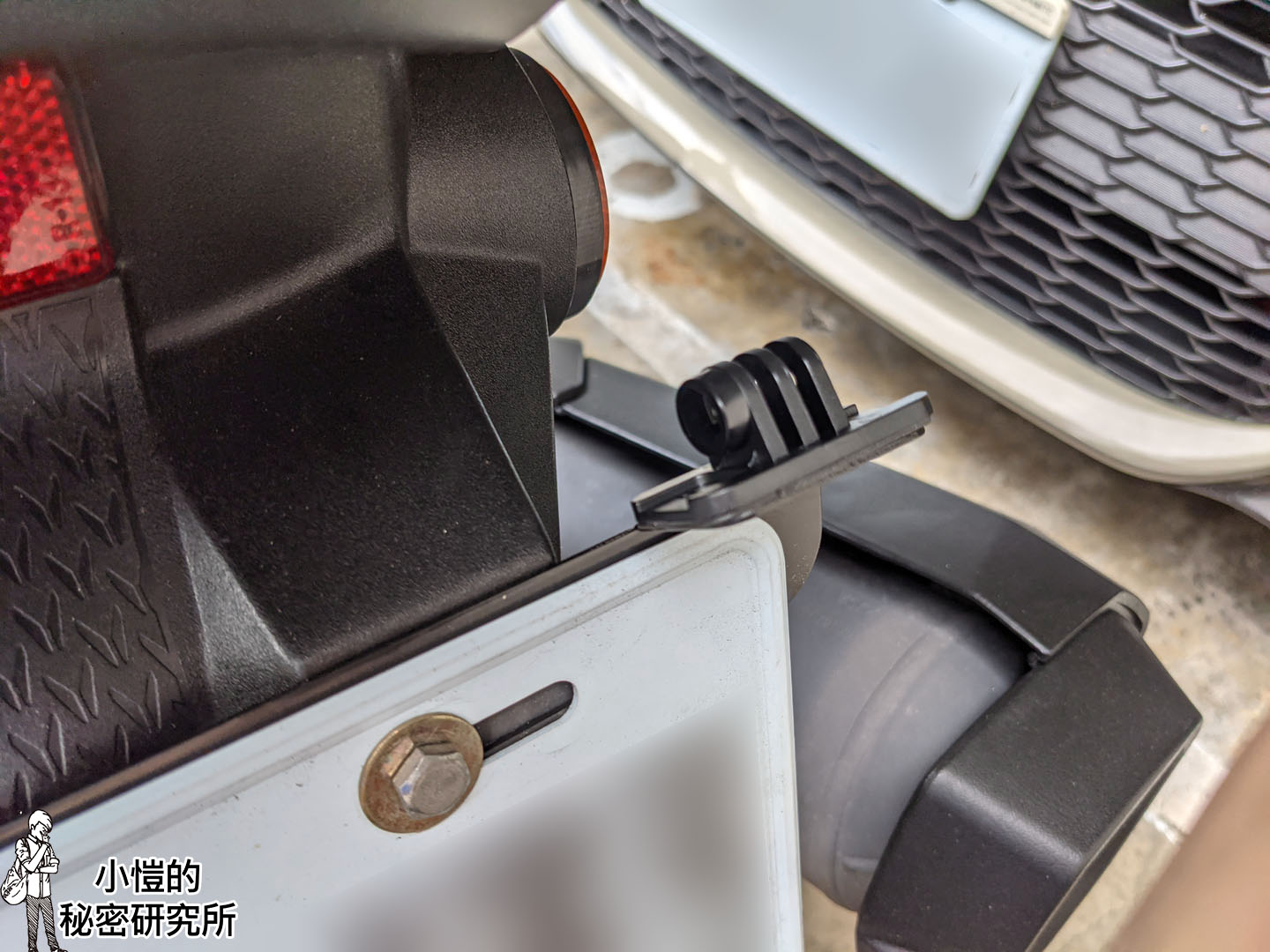

安裝後鏡頭本體

這裡就要自行斟酌要用哪一款支架

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

先用雙面膠固定,再用螺絲固定,雙重的固定呀~~~~

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

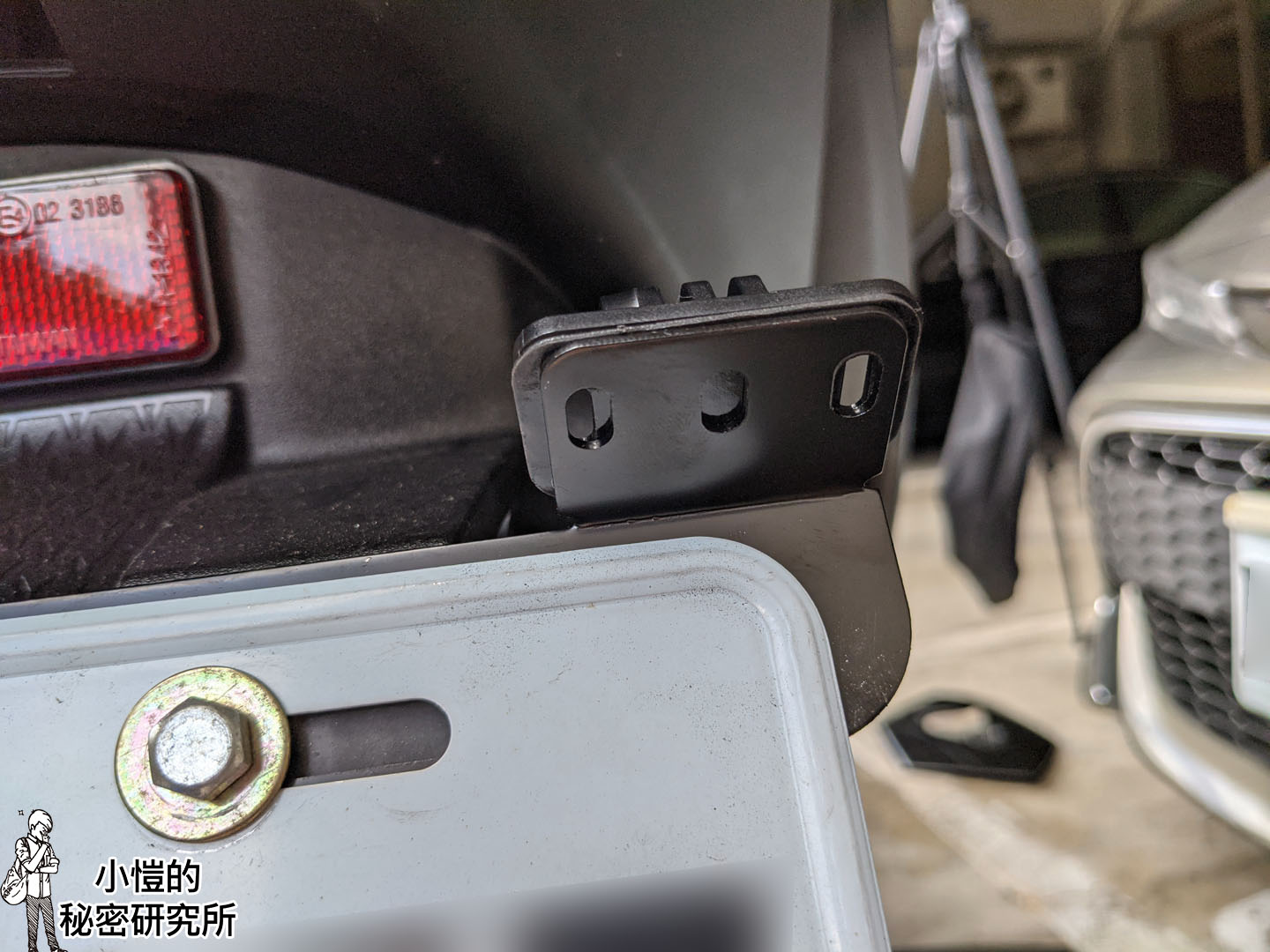

這個車牌架的孔位開的不是很準,要注意一下

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

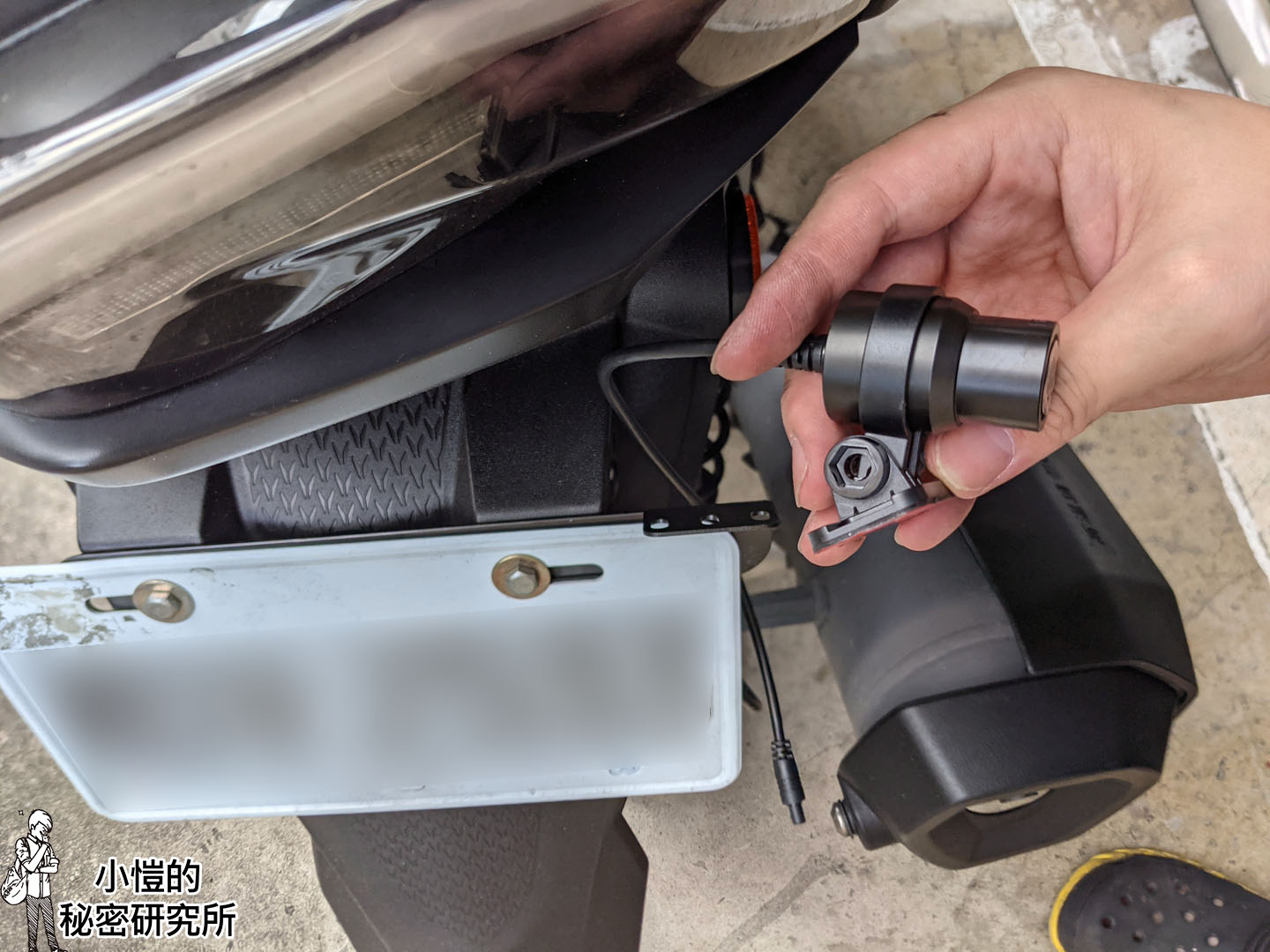

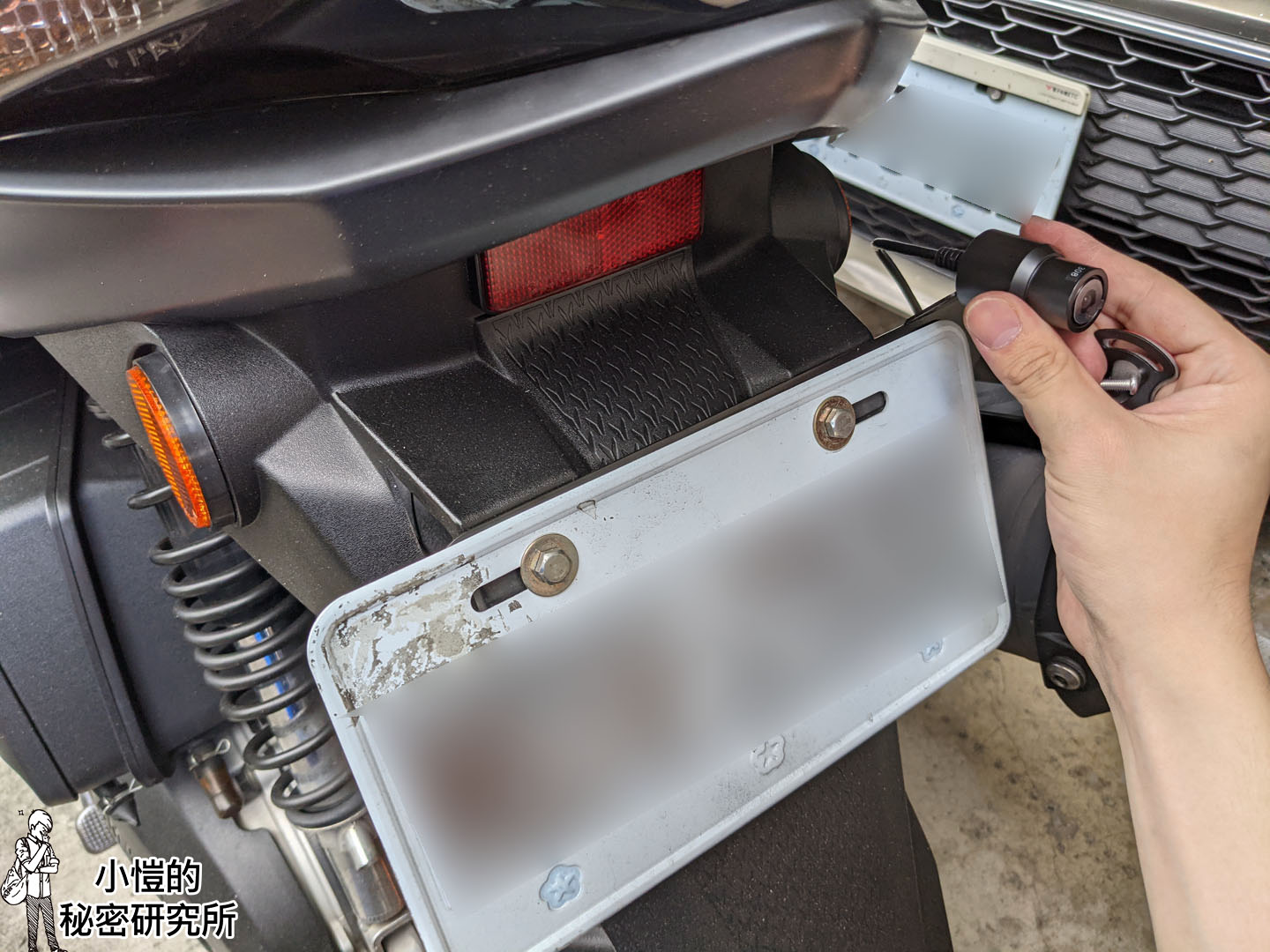

接著將鏡頭固定上去

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

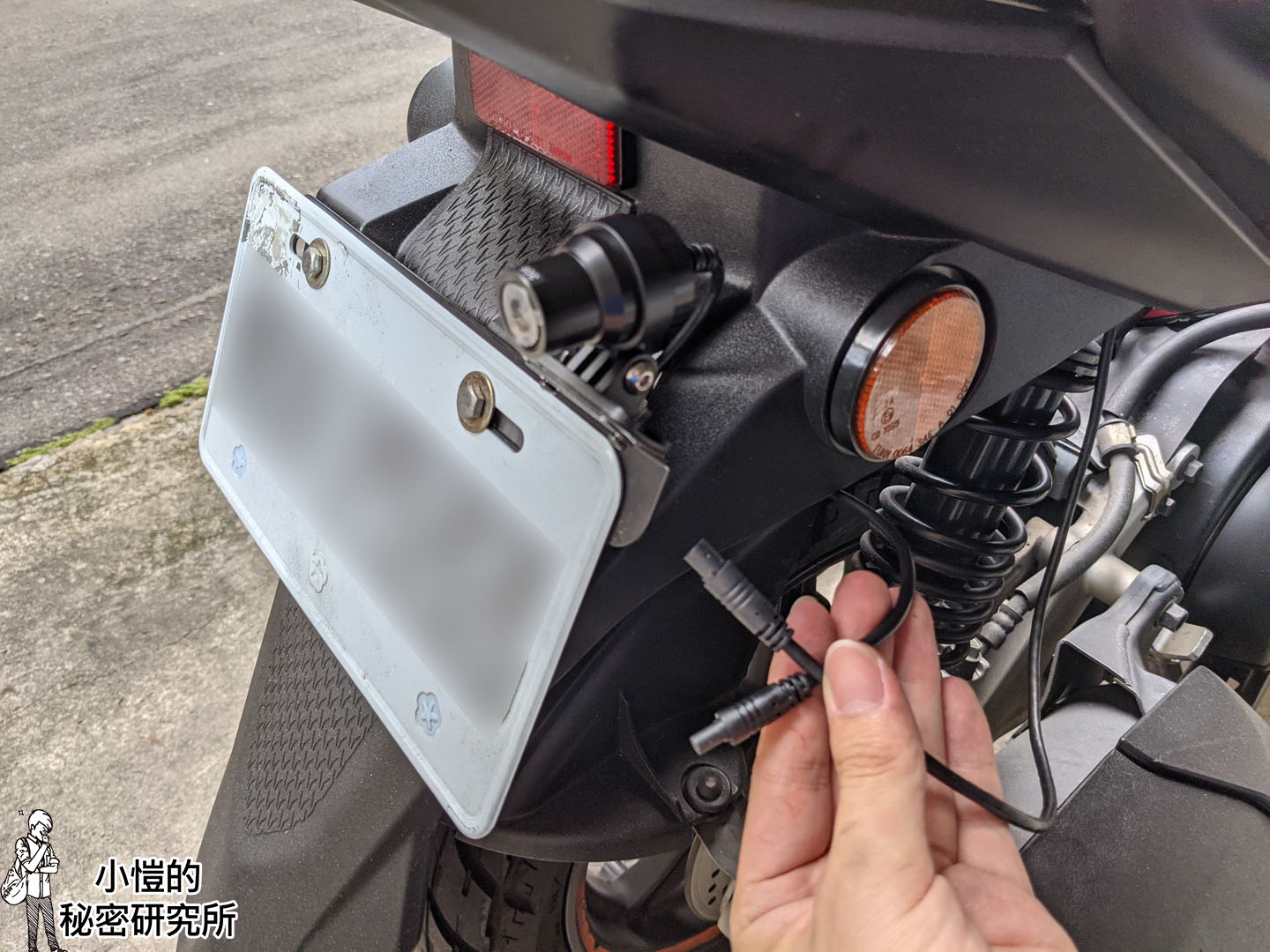

接著要將鏡頭接上剛剛拉好的延長線了

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

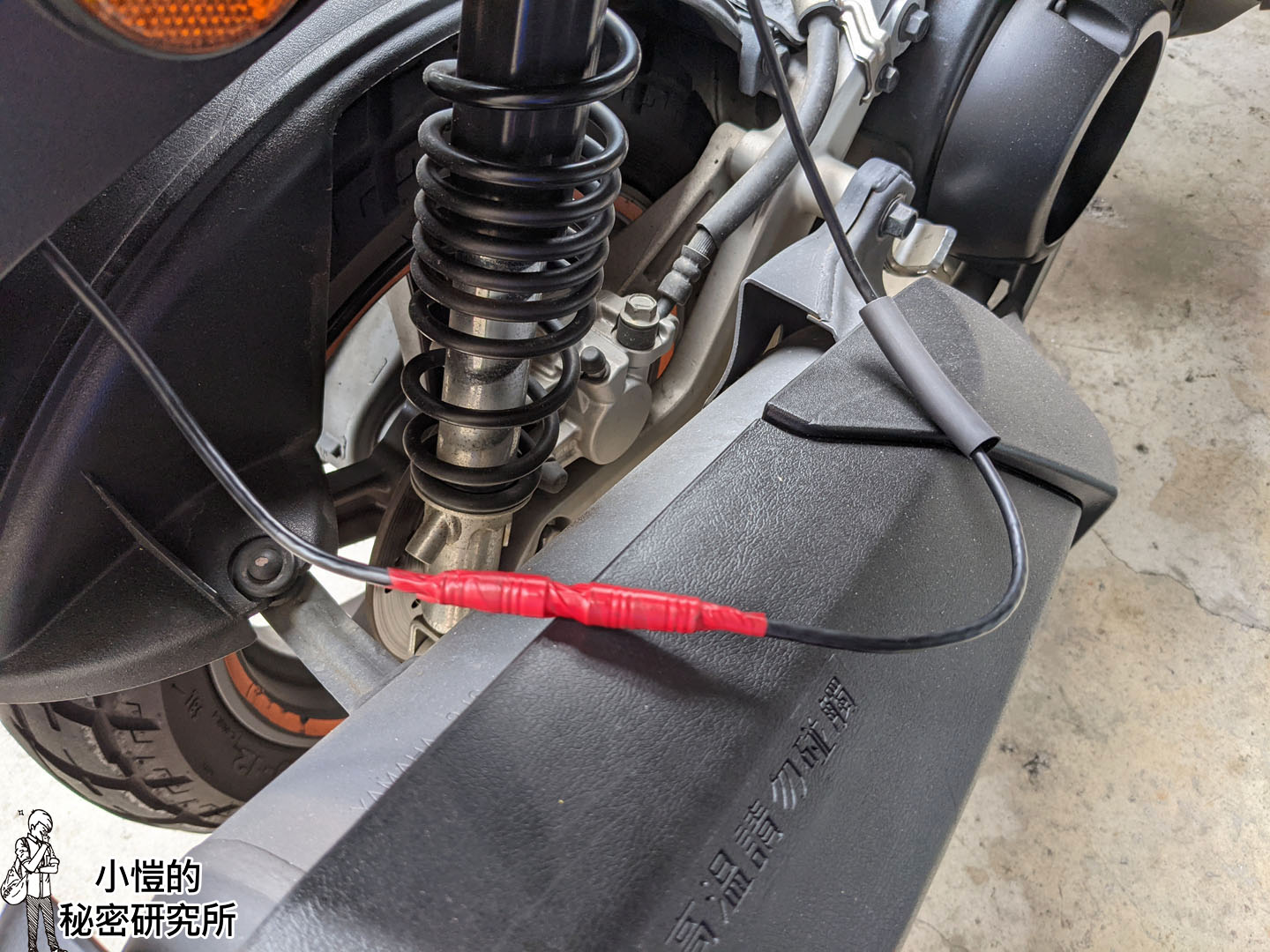

在這,廠商雖然有附上熱縮套,但是因為怕後續維修,如果要拆卸,熱縮套好像比較麻煩(好像割開就好,但又怕傷到線材,所以用了很其掛怪的固定方式,不一定要學我啦)

先將線接好

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

用電火布才繞後

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

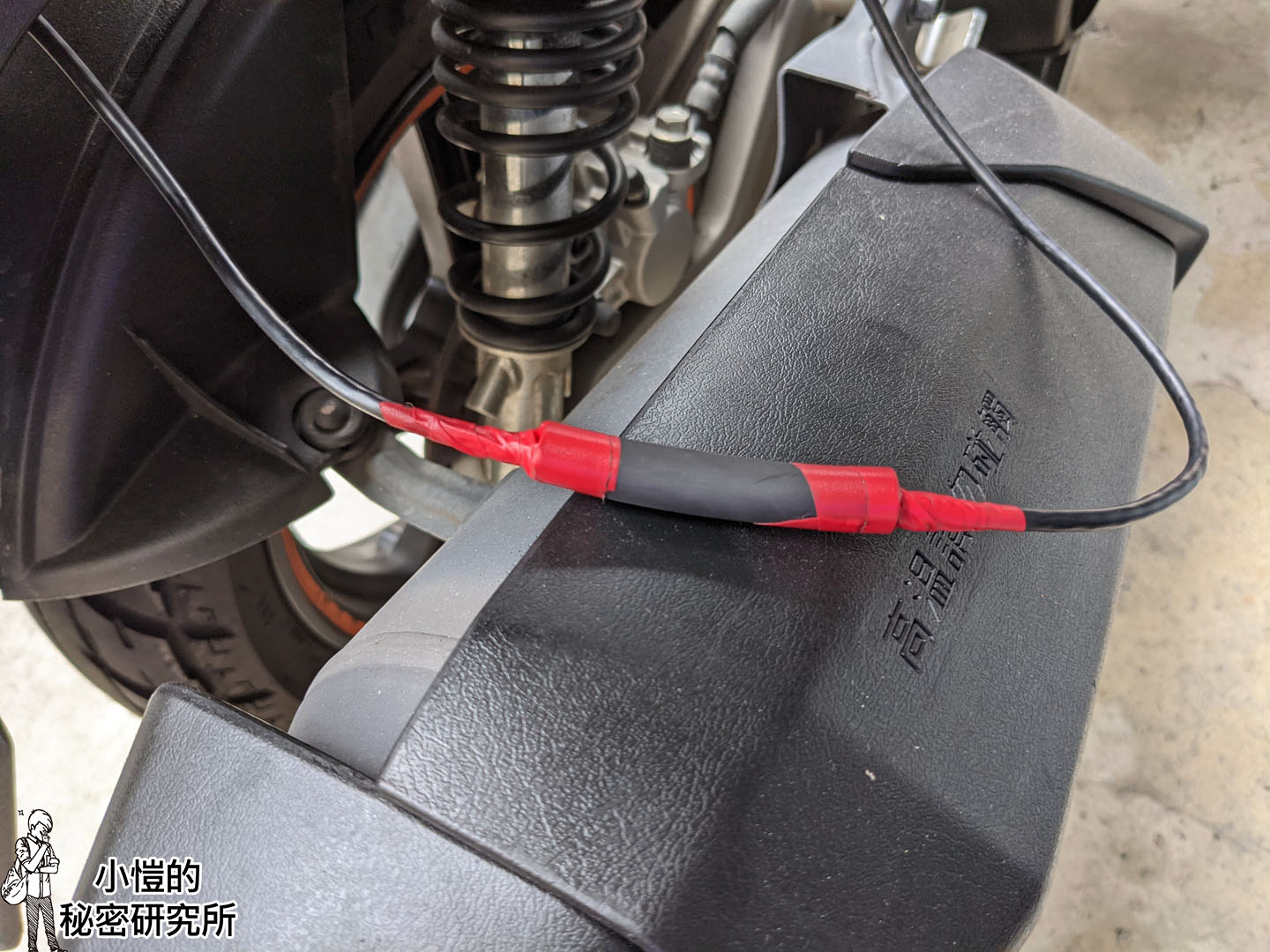

再將熱縮套套在外面

再用電火布纏繞起來

一來,可以只線頭脫落

二來可以防水

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

接著要安裝電源線

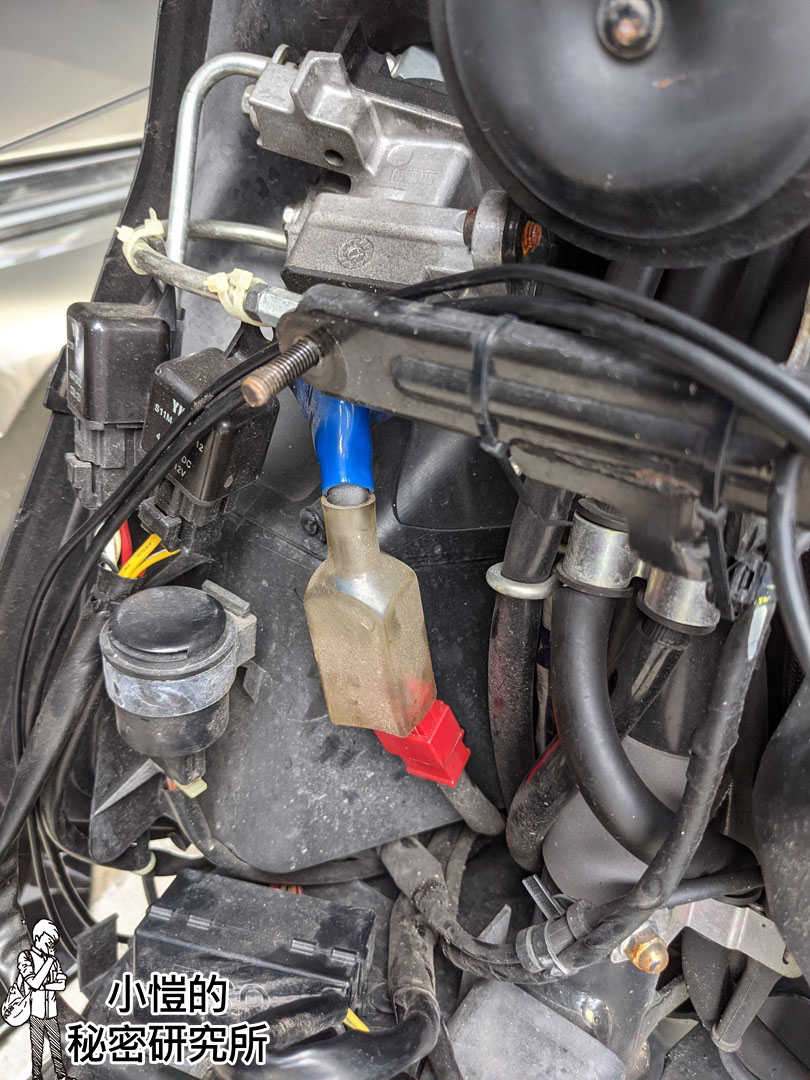

先找到前面所電門接頭這,移開塑膠套

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

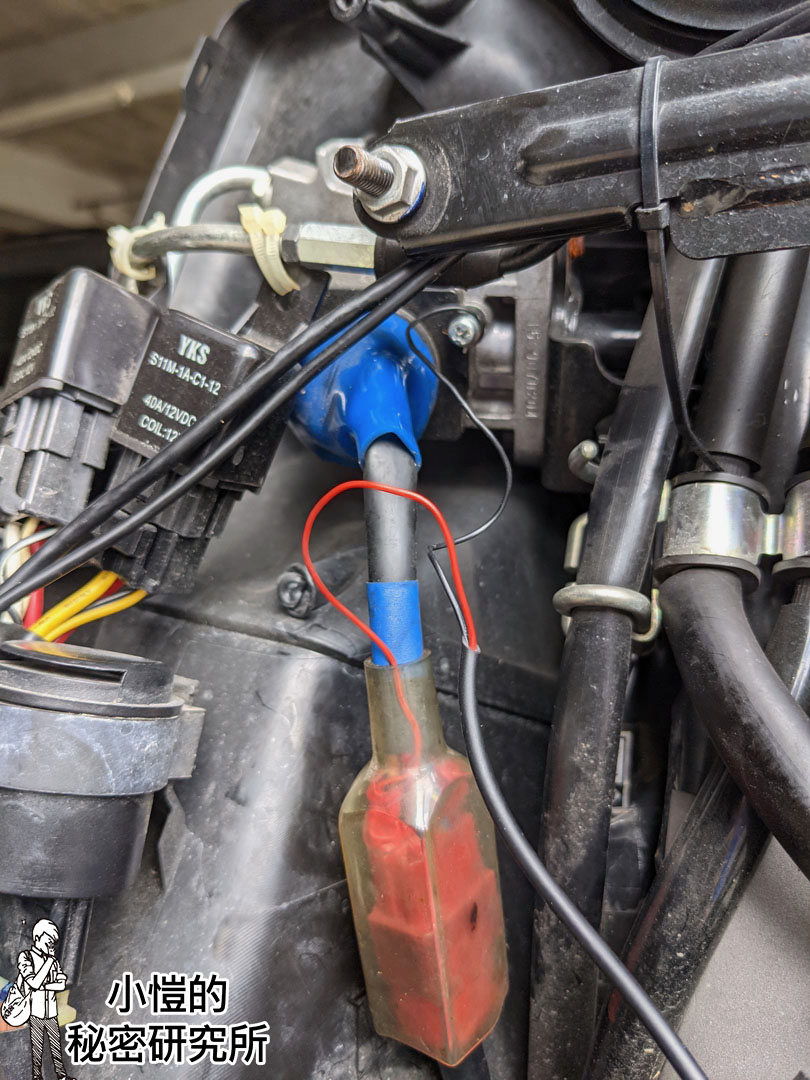

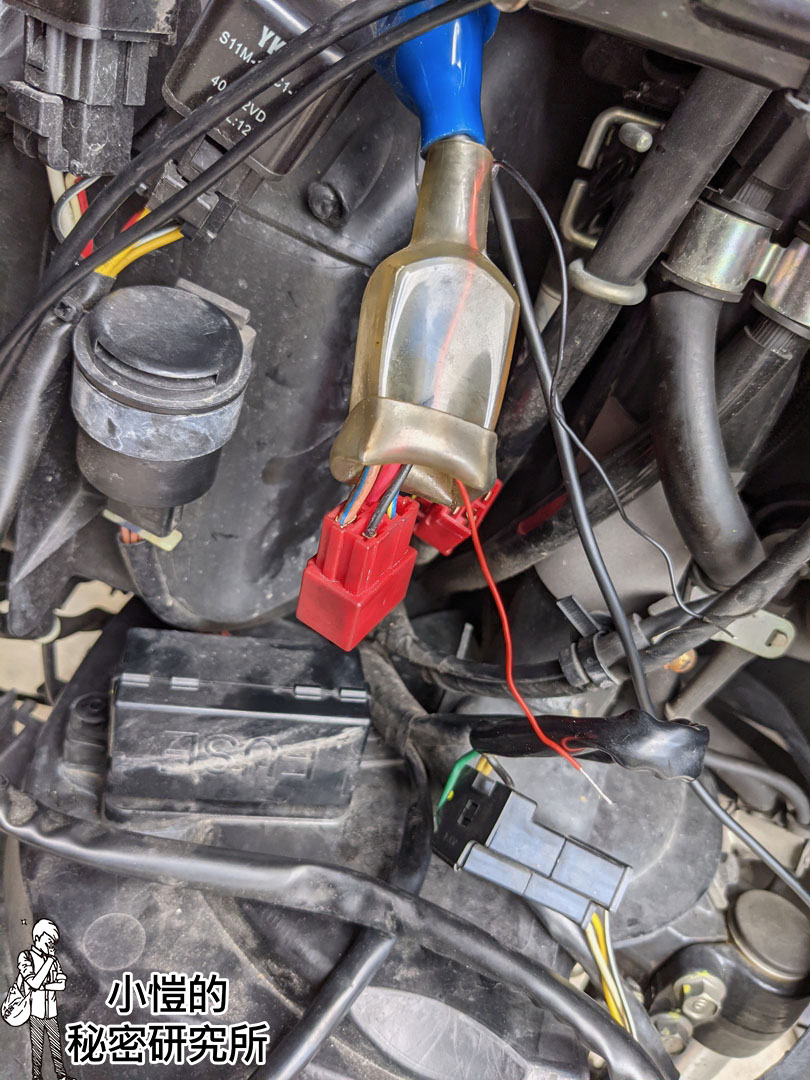

先將降壓線的黑線(負極)隨意鎖在車架上搭鐵

正極就開始測試電門的四條線,其中有一條是永久通電,另一條是電門打開後才會有電的,

我們要將紅線插在電門打開後才會有電的這邊喔!

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

接著再將塑膠套套回(後面有看到吧!黑線直接找一顆螺絲固定住就好了

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

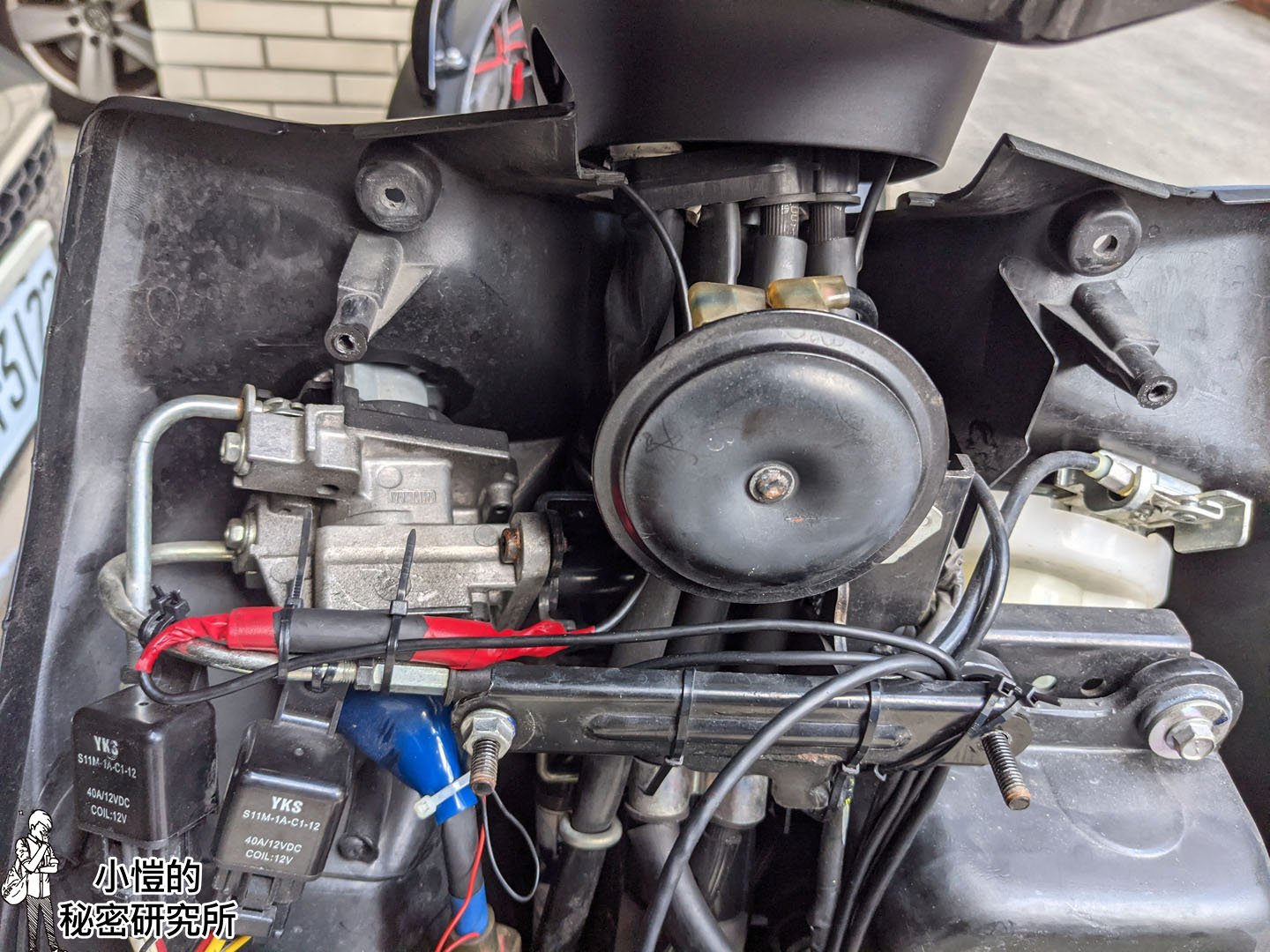

下圖左邊有紅色膠布纏繞的那個是控制線連接延長線,接著纏繞起來的(過程忘了拍照)

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

控制線也不用特別挖孔,因為可以直接從縫隙穿進去就好

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

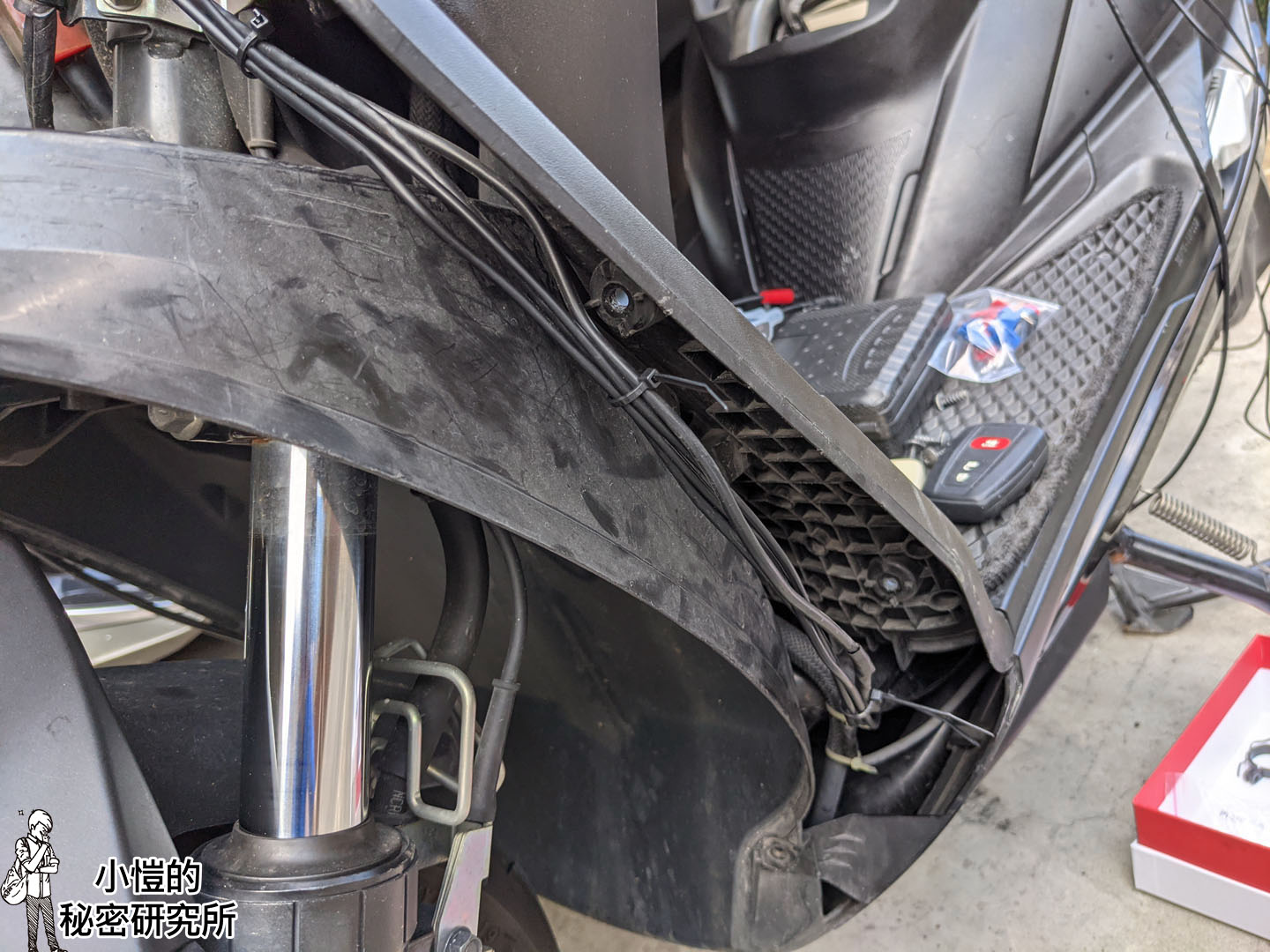

整線

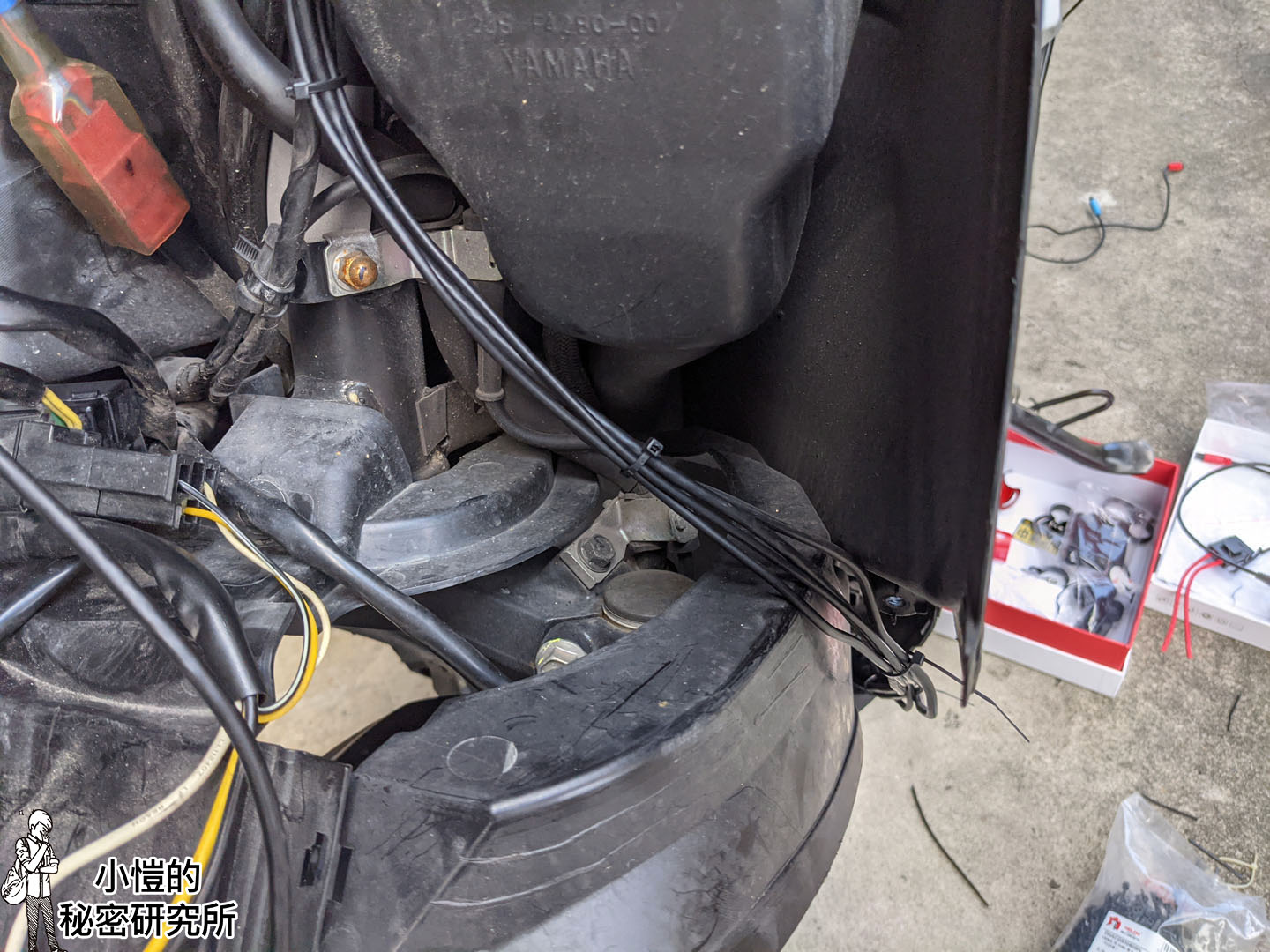

將剛剛的控制線、電源線、前鏡頭線,一併整理到後面

這裡請自備束帶整線

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

接著,車廂裡面挖一個小孔,將剛剛的四條線(電源線、前後鏡頭,控制線)穿過車廂

這裡挖孔挖得很醜….因為沒有專業的工具可以挖孔…..算了,等等就看不出來了

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

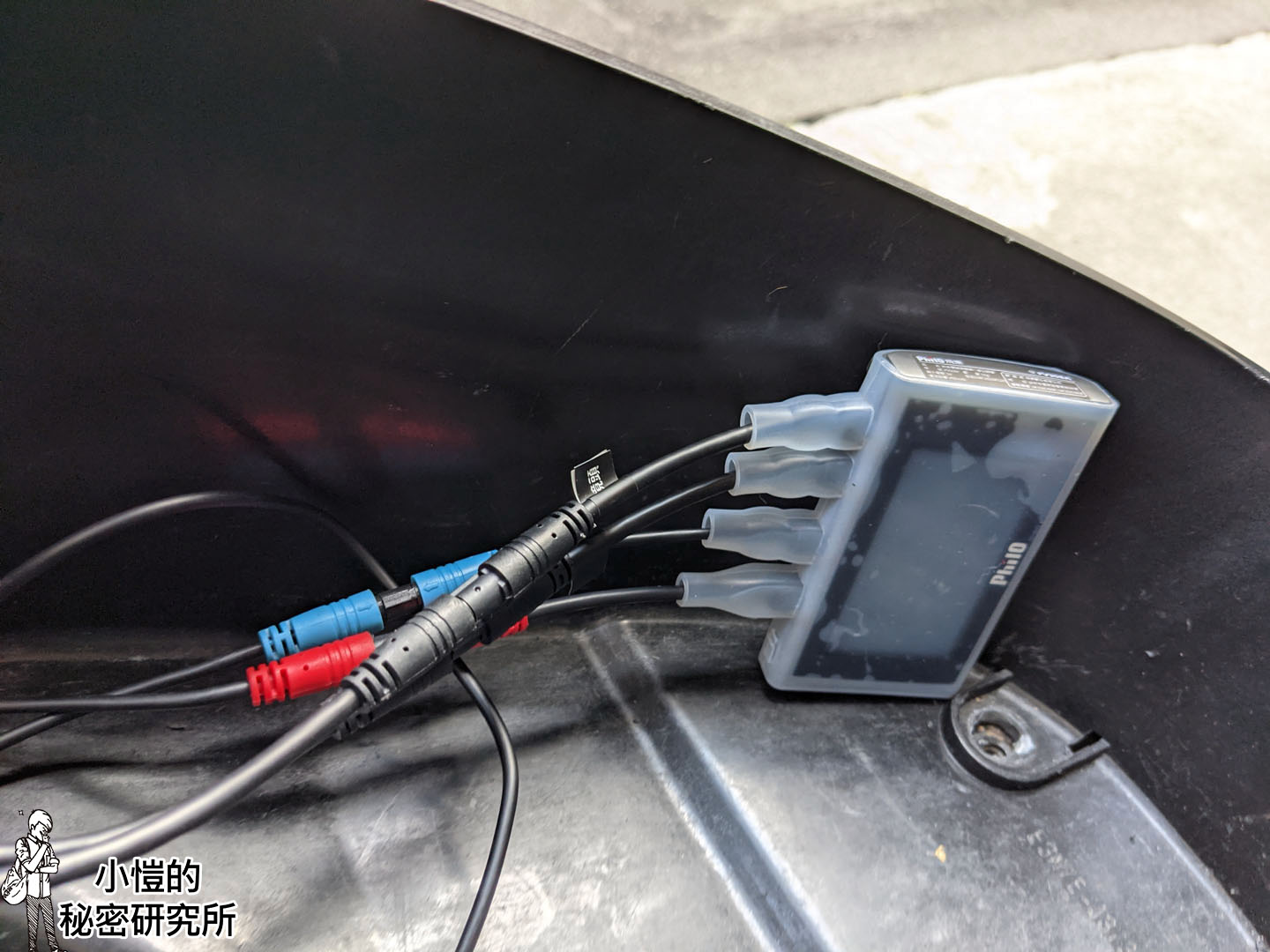

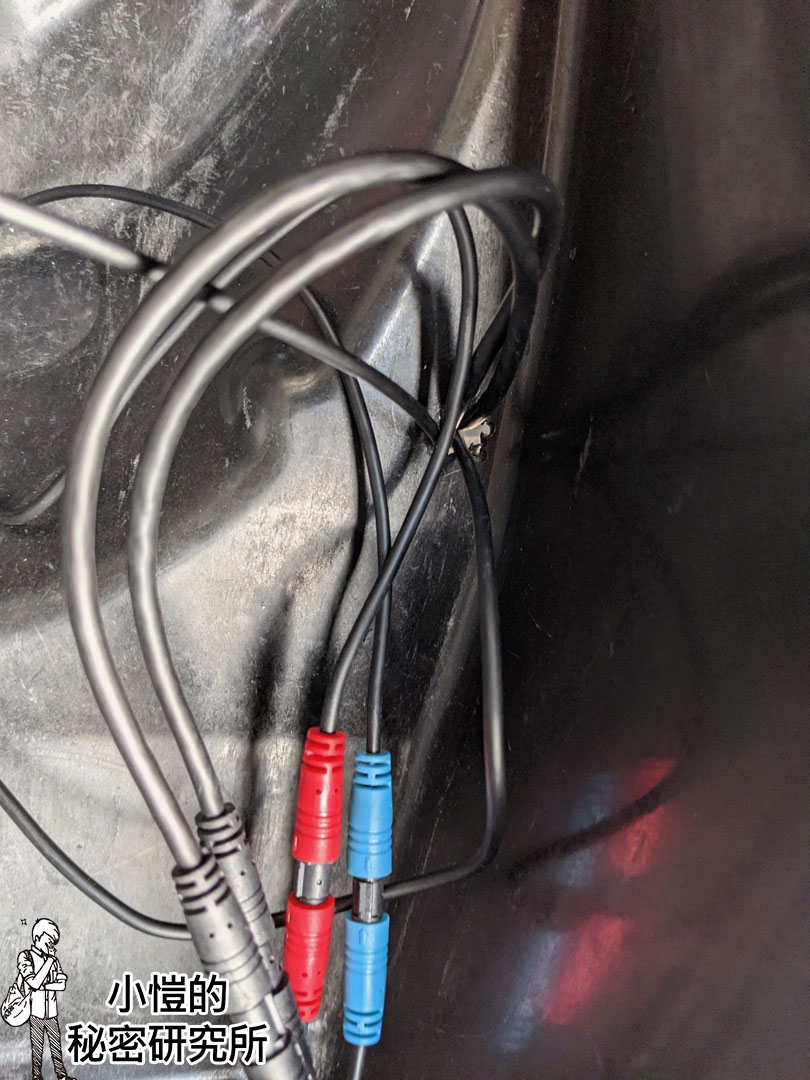

接著連接主機,紅色接紅色

藍色接藍色

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

完成囉!

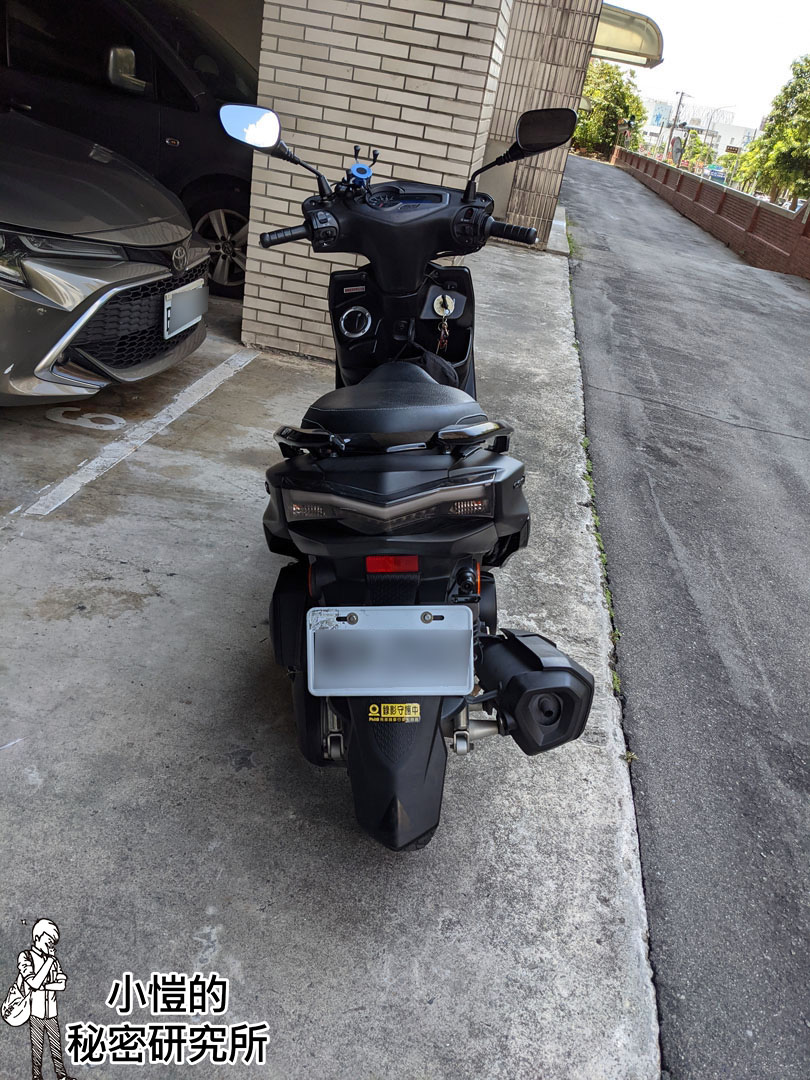

完工圖

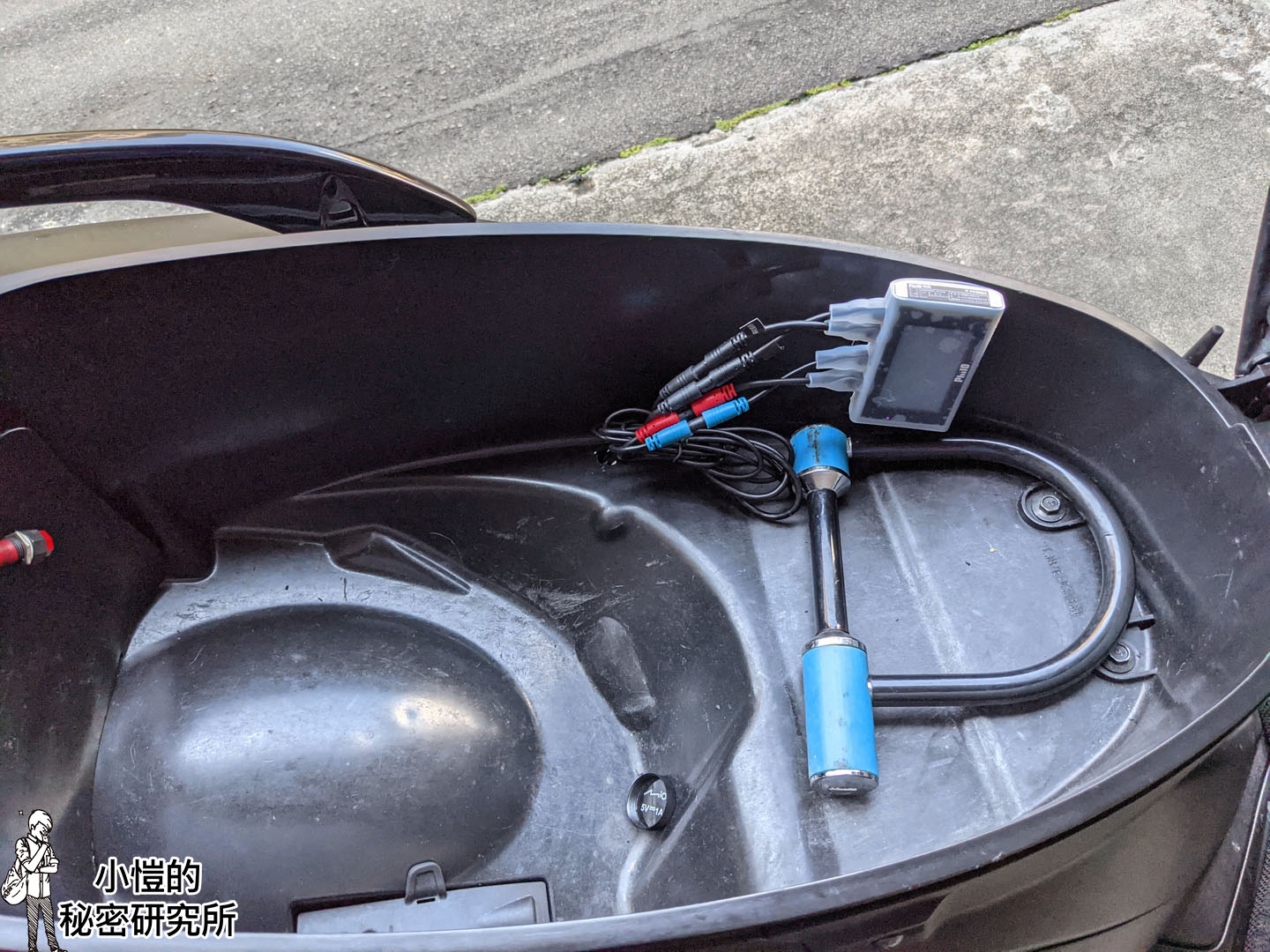

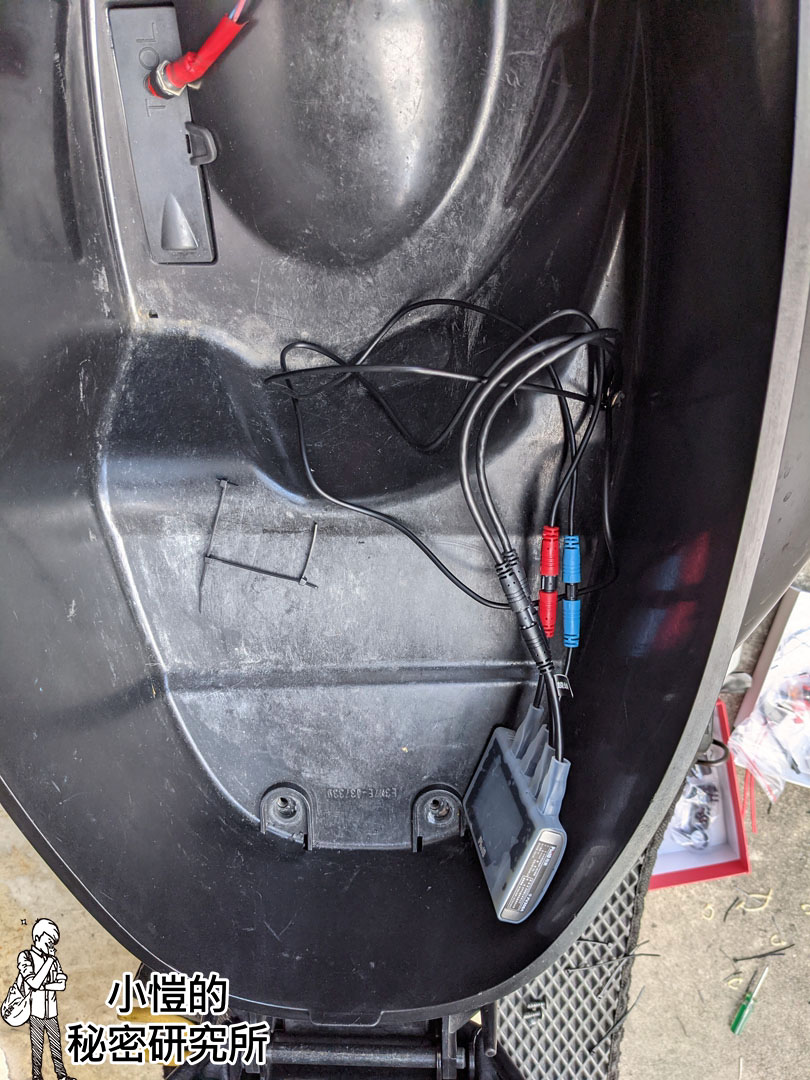

車廂內的主機

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

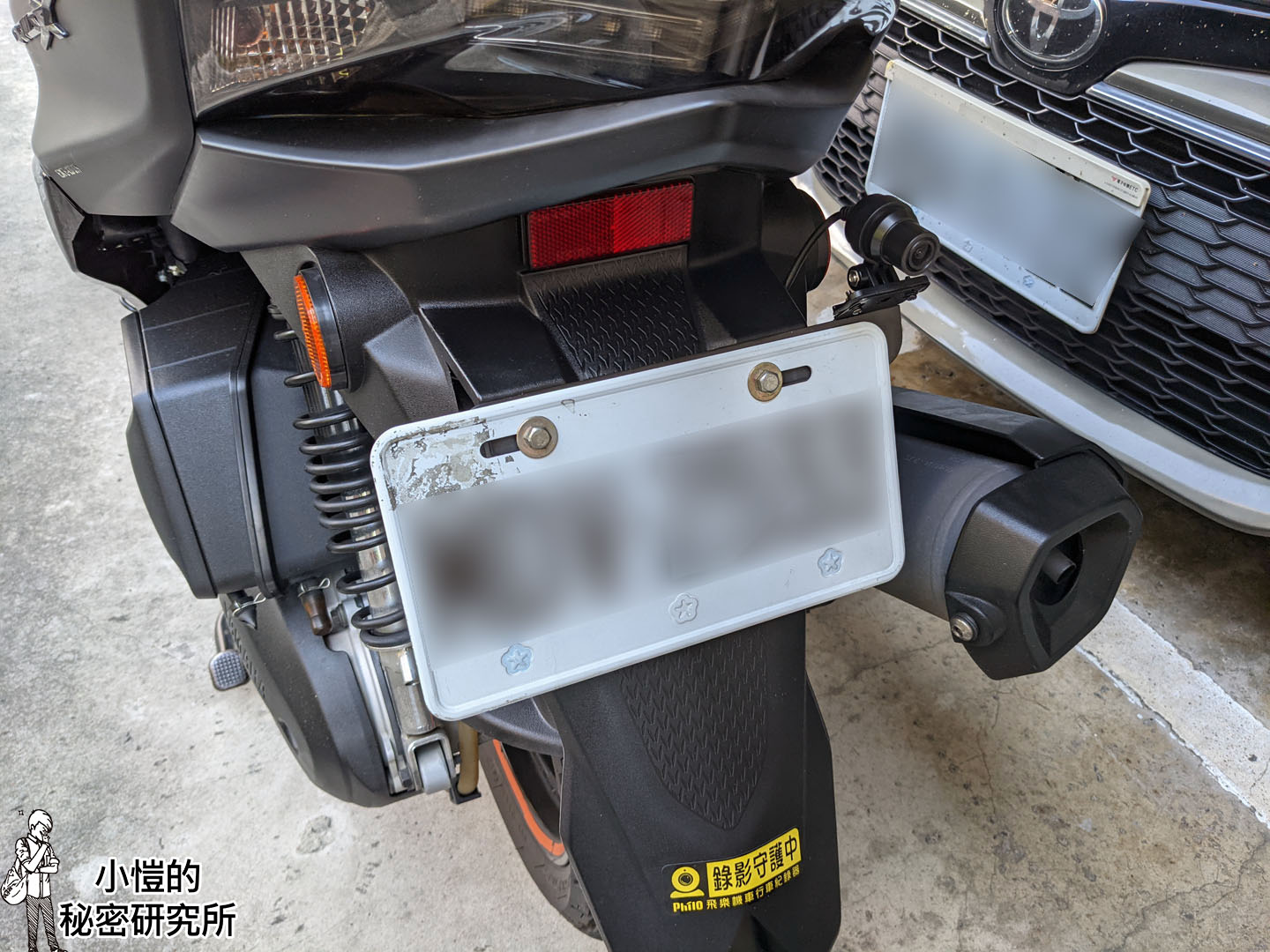

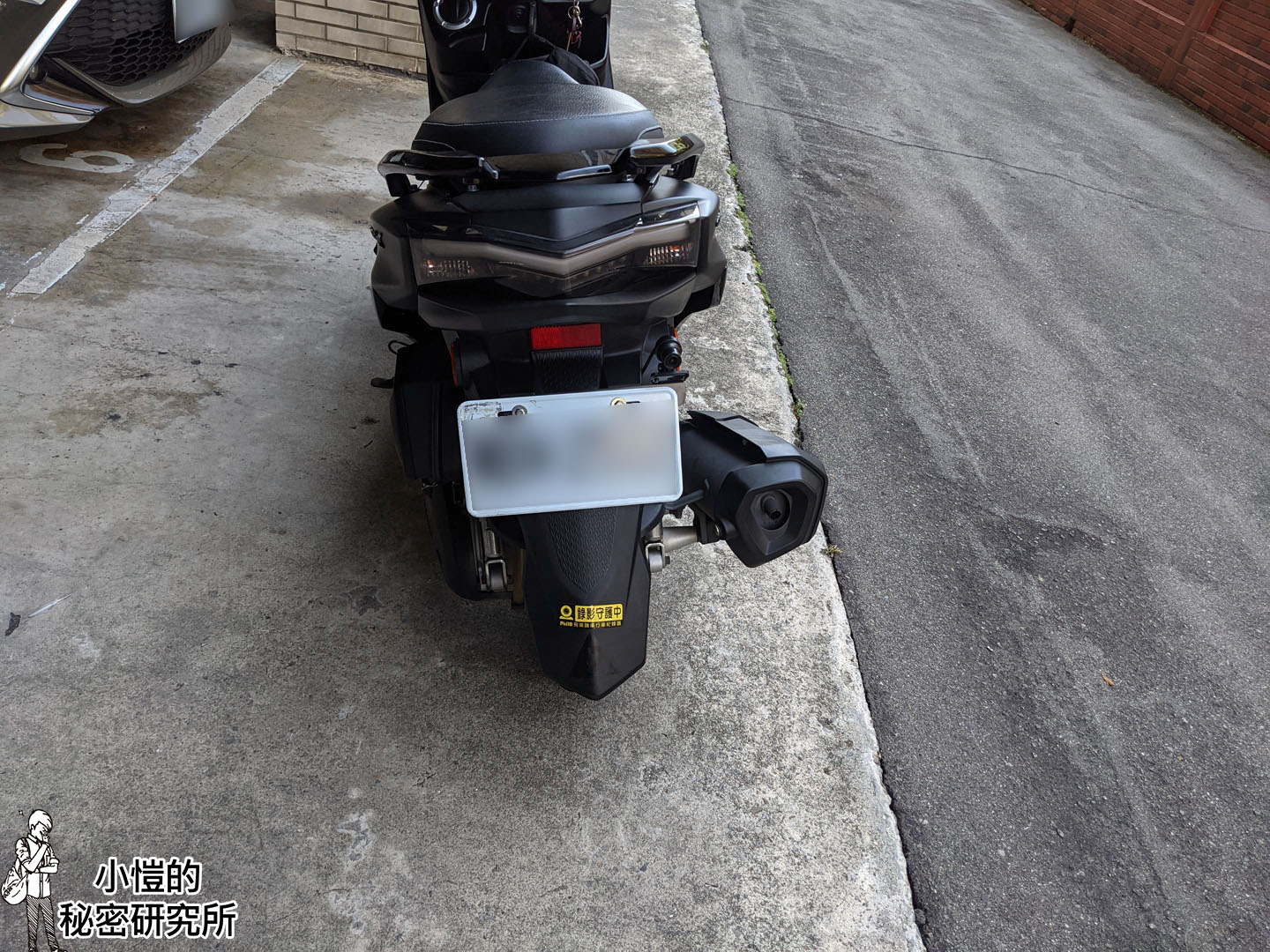

這是後鏡頭

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

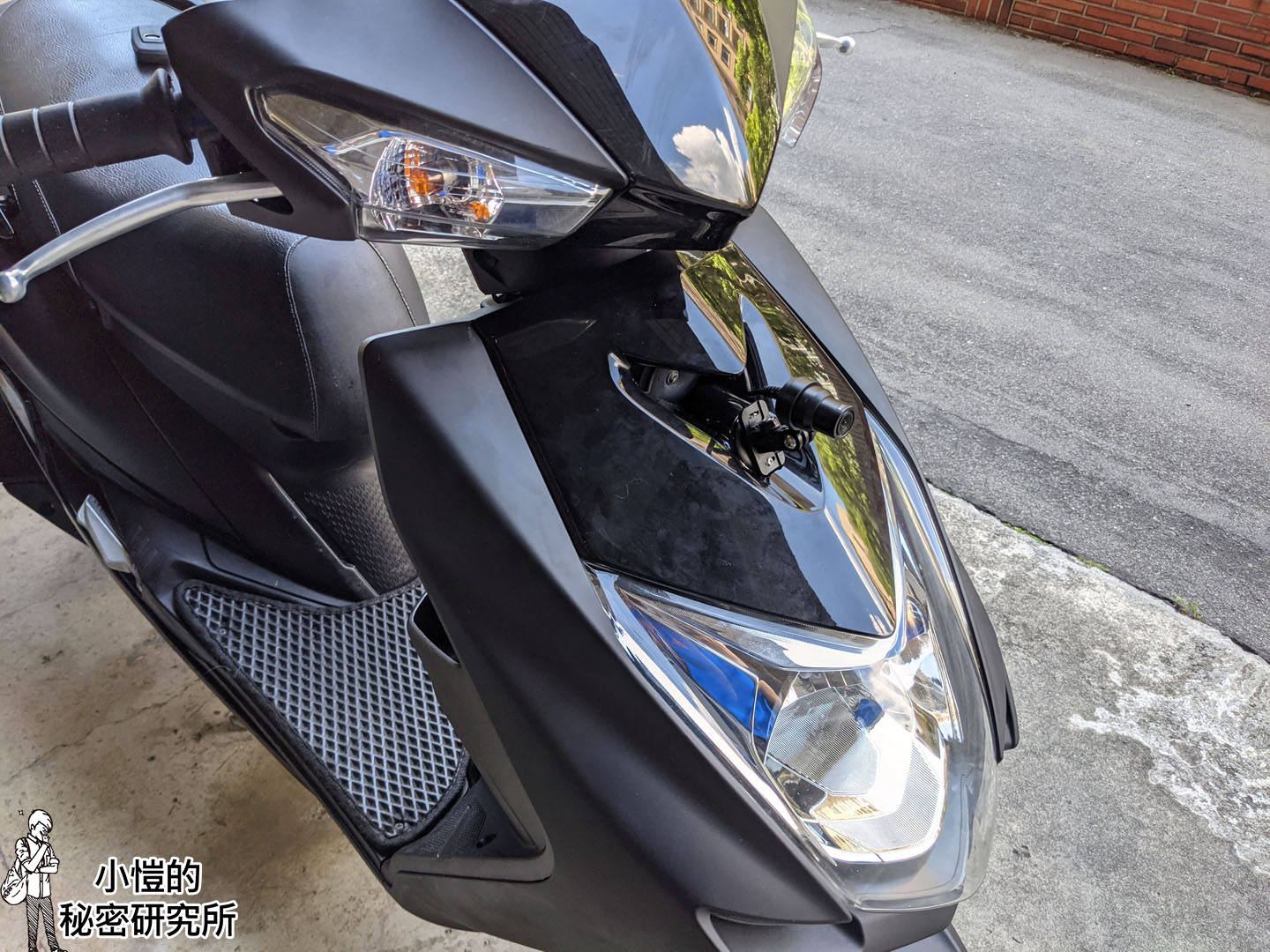

這是前鏡頭

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

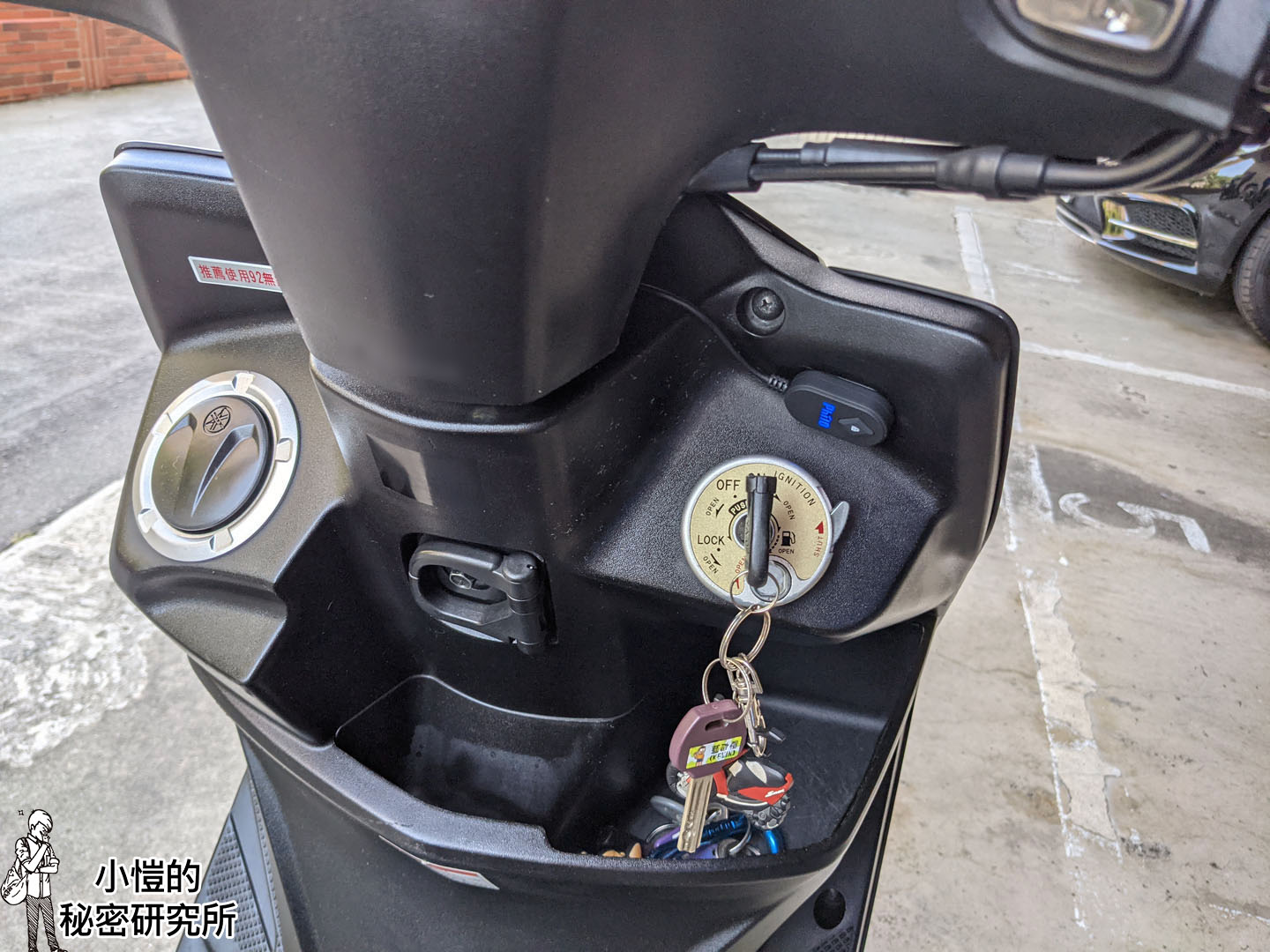

控制器

這個是控制器,上面有麥克風還有一顆按鈕是緊急存檔,如果發生突發狀況

只需要按一下,會自動鎖檔

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

車廂內

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

後鏡頭

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

[DIY 機車行車紀錄器] 飛樂Philo PV308A 勁戰安裝行車紀錄器

其他問題

行車記錄器有辦法自己裝嗎?

可以啊!只不過需要一些工具,還有一顆對於DIY熱血的心

這台行車記錄器夜間、白天的效果如何?

這台安裝一陣子了,但是不知道是安裝角度還是怎樣,
影像都有很明顯的水波紋
但是看網路上這台的影片都沒有這種問題,問了原廠
客服人員回覆說應該是安裝角度問題,可以試試看換的位置(但目前還沒有時間更改位置….

建議自己安裝嗎?

如果不敢拆車的,不建議喔!
建議直接去車行直接請專業人員安裝
